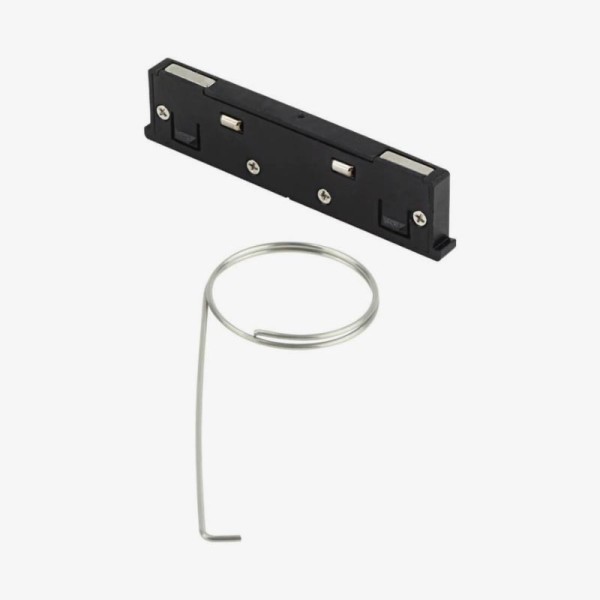

Ravni naponski konektor za magnetnu tračnu šinu za LED rasvjetu M05
OPTONICA Magnetic Line M05 ravni spojni modul 15303 namijenjen je električnom povezivanju dvaju međusobno poravnatih segmenata magnetske tračnice. Modul nastavlja vodljive staze između dvije tračnice i omogućuje siguran prijenos napajanja od 48 V DC kroz dulje, neprekinu..
OPTONICA Magnetic Line M05 ravni spojni modul 15303 namijenjen je električnom povezivanju dvaju međusobno poravnatih segmenata magnetske tračnice. Modul nastavlja vodljive staze između dvije tračnice i omogućuje siguran prijenos napajanja od 48 V DC kroz dulje, neprekinute linije magnetske rasvjete.

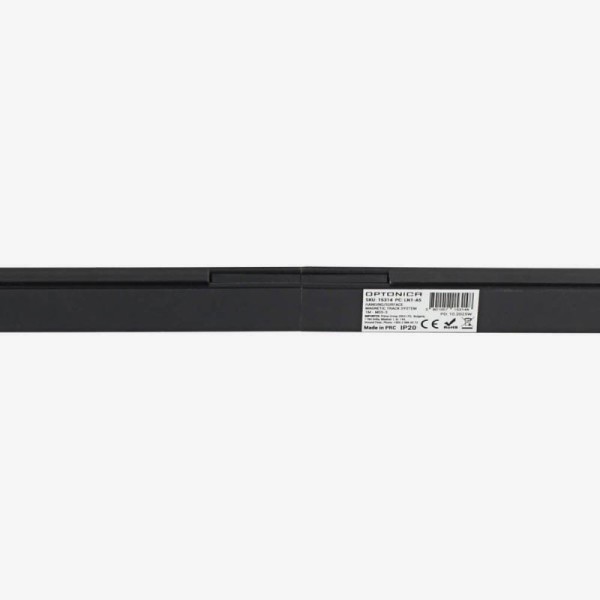

Ravna izvedba koristi se kada se dvije kompatibilne M05 tračnice nastavljaju u istom smjeru. Priključni dio postavlja se unutar krajeva tračnica, zbog čega nakon pravilne montaže ostaje gotovo potpuno skriven. Omogućuje napajanje svjetiljki i drugih M05 komponenti postavljenih na svim električno povezanim segmentima sustava.
Spojni modul kompatibilan je s OPTONICA Magnetic Line M05 nadgradnim, ovjesnim i ugradbenim tračnicama. Njegova je primarna funkcija ostvarivanje električnog kontinuiteta. Za pravilno poravnanje, mehaničku stabilnost i pričvršćivanje tračnica potrebno je slijediti upute odabrane tračnice te prema potrebi upotrijebiti odgovarajući mehanički spojni element.
Modul je izrađen od aluminija i plastike, crne je boje i ima kompaktne dimenzije 5 × 63 × 15 mm. Zaštita IP20 određuje uporabu u suhim unutarnjim prostorima. Proizvod nije napajanje i ne pretvara mrežni napon, stoga se ne smije izravno priključiti na 230 V. Ugradnju treba izvoditi uz potpuno isključeno napajanje, pravilno poravnate kontakte i poštovanje dopuštenog opterećenja cijelog 48 V M05 sustava.
Vrsta proizvoda / proizvođač: Ravni električni spojni modul za magnetske tračnice / OPTONICA
Serija / šifra / EAN: Magnetic Line M05 / 15303 / 3801057153032
Proizvođačka oznaka: LN1-A5
Namjena: Električno povezivanje dvaju ravno poravnatih segmenata magnetske tračnice
Vrsta spoja: Ravni vodljivi spoj za nastavak tračnice u istom smjeru
Kompatibilnost: OPTONICA Magnetic Line M05 nadgradne, ovjesne i ugradbene tračnice
Vrsta sustava: Niskonaponski magnetski tračni sustav
Radni napon: 48 V DC

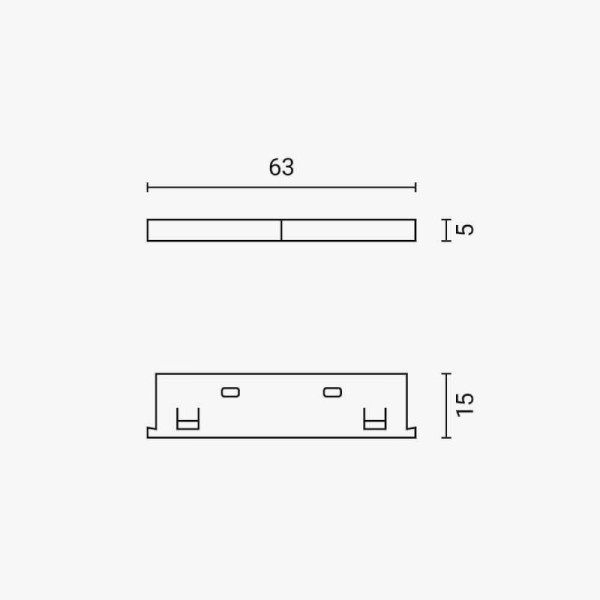

Dimenzije: 5 × 63 × 15 mm (Š × D × V)
Materijal: Aluminij i plastika
Boja: Crna
Električna funkcija: Nastavak vodljivih staza i prijenos napajanja između dvije tračnice
Mehaničko povezivanje: Prema zahtjevima odabrane M05 tračnice može biti potreban zaseban mehanički spoj
Zaštita / certifikati / pakiranje: IP20 / CE i RoHS / 1 ravni spojni modul
Jamstvo: 2 godine
Česta pitanja – OPTONICA Magnetic Line M05 ravni spojni modul 15303
Čemu služi ravni spojni modul M05 15303?
Modul električno povezuje dva ravno poravnata segmenta magnetske tračnice Magnetic Line M05 i omogućuje nastavak napajanja od 48 V DC iz jedne tračnice u drugu.
Koja je razlika između modula 15303 i 15302?
Modul 15303 namijenjen je ravnom povezivanju dviju tračnica u istom smjeru, dok je fleksibilni modul 15302 predviđen za električno povezivanje tračnica preko kompatibilnih kutnih elemenata.
S kojim je M05 tračnicama modul kompatibilan?
Proizvođač navodi kompatibilnost sa svim OPTONICA Magnetic Line M05 tračnicama, uključujući odgovarajuće nadgradne, ovjesne i ugradbene izvedbe sustava od 48 V DC.
Osigurava li modul i mehaničko pričvršćivanje tračnica?
Njegova je primarna funkcija uspostavljanje električnog kontinuiteta. Za pravilno poravnanje i mehaničku stabilnost treba slijediti upute odabrane tračnice te prema potrebi upotrijebiti odgovarajući mehanički spojni element.
Može li se spojni modul izravno priključiti na 230 V?
Ne. Modul je namijenjen isključivo sustavu Magnetic Line M05 koji radi na 48 V DC. Ne pretvara mrežni napon i smije se koristiti samo uz odgovarajuće kompatibilno napajanje.
Koje su dimenzije, materijal i zaštita spojnog modula?
Modul ima dimenzije 5 × 63 × 15 mm, izrađen je od aluminija i plastike te je crne boje. Zaštita IP20 namijenjena je suhim unutarnjim prostorima, a jamstvo traje 2 godine.
