Kontroleri i senzori pokreta za stepenice
Kontroleri i senzori pokreta za stepenice omogućuju potpuno automatsko upravljanje LED rasvjetom stubišta. Kada osoba pristupi stubištu, PIR senzor detektira kretanje i kontroleru šalje signal za postupno uključivanje LED rasvjete pojedinih stepenica. Zahvaljujući senzorima postavljenima na oba kraja stubišta, sustav može prepoznati smjer kretanja te pokrenuti svjetlosnu sekvencu odozdo prema gore ili odozgo prema dolje.
Kako radi automatska LED rasvjeta stepenica?
Sustav se u pravilu sastoji od kontrolera za stepenice, dva PIR senzora pokreta, senzora dnevnog svjetla, LED traka i odgovarajućeg LED napajanja. Svaka stepenica može imati zasebnu LED traku povezanu s vlastitim izlaznim kanalom kontrolera.
Kada donji PIR senzor registrira osobu, kontroler uključuje rasvjetu redom od prve prema posljednjoj stepenici. Kada se stubištu pristupi s gornje strane, drugi PIR senzor aktivira obrnutu sekvencu. Nakon prolaska i podešenog vremena zadržavanja rasvjeta se automatski isključuje.
Zašto se koriste dva PIR senzora?
Dva PIR senzora omogućuju kontroleru da razlikuje smjer kretanja korisnika. Jedan senzor postavlja se na početku, a drugi na završetku stubišta. Takav način rada omogućuje prirodno sekvencijalno paljenje rasvjete u smjeru u kojem se osoba kreće.
PIR senzori posebno su praktični jer korisnik ne mora tražiti ili dodirivati zidni prekidač. Rasvjeta se aktivira automatski čim se registrira kretanje.
Čemu služi senzor dnevnog svjetla – lux senzor?
Senzor dnevnog svjetla prati količinu postojeće ambijentalne svjetlosti. Njegova je svrha spriječiti nepotrebno uključivanje LED rasvjete kada je stubište već dovoljno osvijetljeno dnevnim ili drugim svjetlom.
Kod kontrolera koji omogućuju podešavanje praga osvijetljenosti moguće je odrediti pri kojoj će razini ambijentalnog svjetla automatska rasvjeta stepenica postati aktivna. Time se povećava praktičnost sustava i smanjuje nepotrebna potrošnja električne energije.
Kontroleri za do 32 stepenice
32-kanalni kontroler omogućuje zasebno upravljanje rasvjetom na najviše 32 stepenice. Svaki kanal kontrolira LED rasvjetu jedne stepenice, što omogućuje efekt postupnog paljenja i gašenja umjesto istodobnog uključivanja cijelog stubišta.
Broj aktivnih kanala prilagođava se stvarnom broju stepenica, pa nije potrebno imati 32 stepenice kako bi se koristio 32-kanalni kontroler. Takav kontroler može se koristiti i na znatno kraćem stubištu.
OPTONICA AC6385 – kontroler za automatsku rasvjetu stepenica
OPTONICA AC6385 namijenjen je automatskoj sekvencijalnoj LED rasvjeti stubišta. Podržava do 32 izlazna kanala i radi na niskom istosmjernom naponu od 5 do 24 V DC. Dva PIR senzora koriste se za prepoznavanje smjera kretanja, dok senzor dnevnog svjetla omogućuje da se rasvjeta aktivira samo kada je potrebna.
Kontroler se može koristiti s odgovarajućim jednobojnim LED trakama konstantnog napona, a podržava i kompatibilne digitalne RGB LED trake sa SPI (TTL) upravljanjem. OLED zaslon i tipke na kontroleru omogućuju podešavanje parametara rada sustava.
ES32 – napredni 32-kanalni kontroler
ES32 također omogućuje upravljanje s do 32 zasebna izlazna kanala. Sustav koristi dva PIR senzora za automatsko prepoznavanje smjera kretanja te podržava sekvencijalno uključivanje i isključivanje rasvjete.
Kontroler radi na 5–24 V DC i omogućuje podešavanje broja stepenica, svjetline, brzine efekta, vremena zadržavanja i drugih parametara. Dodatni SPI (TTL) izlazi omogućuju korištenje kompatibilnih digitalnih RGB LED traka i stvaranje naprednijih dinamičkih svjetlosnih efekata.
Jednobojna ili digitalna RGB LED traka?
Za klasičnu arhitektonsku rasvjetu stepenica najčešće se koriste jednobojne LED trake. Topla bijela svjetlost, primjerice 3000 K, prikladna je za stambene prostore, dok se neutralna bijela svjetlost često koristi u modernim interijerima i poslovnim prostorima.
Za ravnomjerniju liniju svjetlosti posebno su praktične COB LED trake. U kombinaciji s odgovarajućim aluminijskim profilom i opalnim difuzorom moguće je postići kontinuiranu, vizualno ugodnu svjetlosnu liniju bez izraženo vidljivih pojedinačnih LED dioda.
Digitalne RGB LED trake koriste se kada se žele napredniji dinamički efekti, promjena boja ili individualno upravljanje segmentima LED trake. Prije odabira digitalne trake potrebno je provjeriti kompatibilnost njezina upravljačkog IC protokola s odabranim kontrolerom.
Koje napajanje odabrati?
Kontroleri za stepenice rade na niskom DC naponu i ne priključuju se izravno na mrežni napon 230 V. Između električne mreže i kontrolera potrebno je postaviti odgovarajuće LED napajanje.
Napon napajanja mora odgovarati naponu LED trake i kontrolera. Ako se, primjerice, koristi LED traka od 24 V DC, potrebno je koristiti odgovarajuće stabilizirano LED napajanje od 24 V DC.
Snaga napajanja određuje se prema ukupnoj potrošnji svih ugrađenih LED traka uz odgovarajuću rezervu snage. Kod većih stubišta posebno je važno pravilno dimenzionirati presjek vodiča, napajanje i ukupno opterećenje kontrolera.
Primjer sustava za 15 stepenica
Za stubište s 15 stepenica moguće je koristiti 32-kanalni kontroler, dva PIR senzora, senzor dnevnog svjetla, 15 zasebnih segmenata LED trake, aluminijske profile s difuzorima i odgovarajuće LED napajanje. Svaki segment LED trake povezuje se sa zasebnim kanalom kontrolera.
Kada osoba pristupi prvoj stepenici, donji PIR senzor aktivira kontroler i rasvjeta se postupno uključuje od 1. do 15. stepenice. Pri dolasku s kata gornji senzor pokreće suprotnu sekvencu, od 15. prema 1. stepenici.
Gdje se mogu ugraditi kontroleri za stepenice?
Automatski sustavi LED rasvjete stepenica prikladni su za obiteljske kuće, apartmane, vile, hotele, restorane, poslovne prostore i druge unutarnje prostore. Posebno su zanimljivi kod novogradnje i renoviranja kada se instalacijski vodiči mogu unaprijed dovesti do svake pojedine stepenice.
Za najbolji rezultat preporučuje se planirati položaj kontrolera, PIR senzora, LED napajanja, instalacijskih vodiča, LED traka i aluminijskih profila prije završnih građevinskih radova.
Česta pitanja – kontroleri i senzori za rasvjetu stepenica
Na početku i završetku stubišta postavljaju se dva PIR senzora. Ovisno o tome koji senzor prvi registrira kretanje, kontroler pokreće sekvencu paljenja u odgovarajućem smjeru.
Ne. Broj 32 predstavlja maksimalan broj dostupnih izlaznih kanala. Kontroler se može konfigurirati prema stvarnom broju stepenica.
Da, ako odabrani kontroler podržava 24 V DC. LED traka, napajanje i postavke sustava moraju biti međusobno usklađeni prema naponu i potrebnoj snazi.
Lux odnosno senzor dnevnog svjetla mjeri ambijentalnu osvijetljenost i omogućuje da se automatska LED rasvjeta aktivira samo kada je prostor dovoljno taman.
Ne. Kontroleri navedeni u ovoj kategoriji rade na niskom DC naponu. Potrebno je odgovarajuće LED napajanje koje mrežni napon pretvara u napon potreban kontroleru i LED trakama.
Da. Preporučuje se unaprijed planirati položaj LED traka ili profila, vodiče prema svakoj stepenici, položaj PIR senzora te mjesto za kontroler i LED napajanje. Time se postiže urednija instalacija i izbjegavaju naknadni građevinski zahvati.

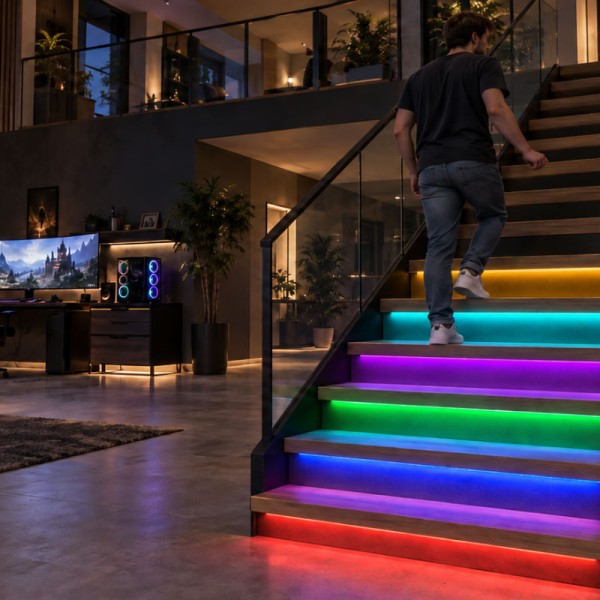

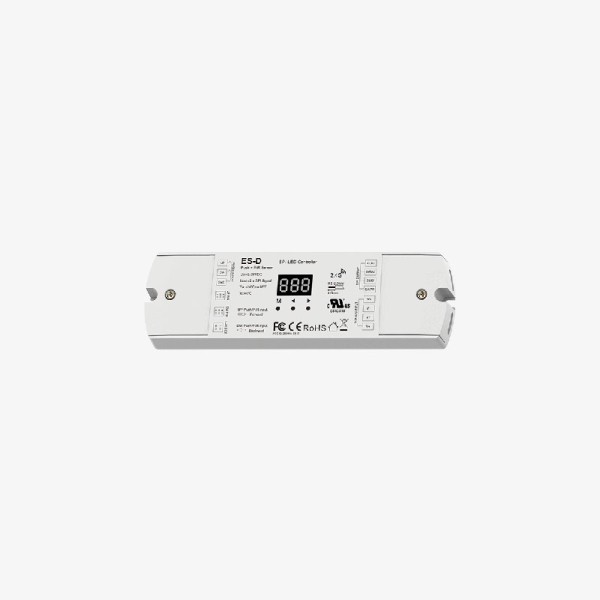

SPI kontroler rasvjete stepenica za digi...
