SPI kontroler rasvjete stepenica za digitalne LED trake s dva PIR senzora + Luxomat 5-24 V DC - PUSH Switch

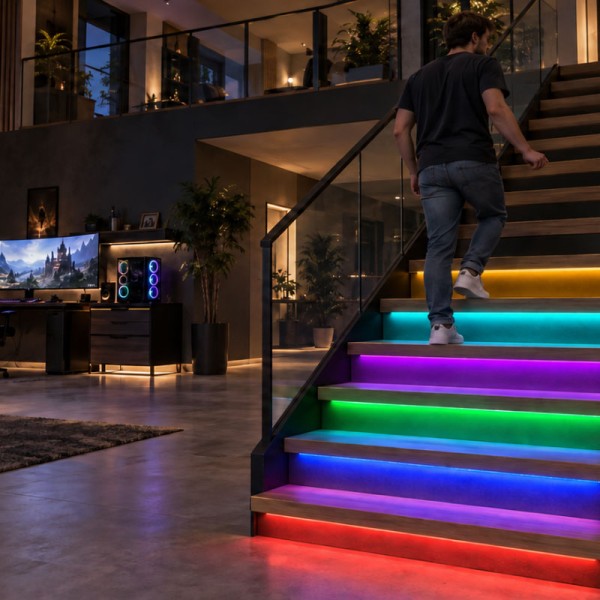

ES-D omogućuje automatsko i efektno osvjetljenje stepeništa pomoću digitalnih SPI LED traka. Dva PIR senzora postavljaju se pri dnu i vrhu stepeništa kako bi aktivirala rasvjetu prema smjeru dolaska osobe. Senzor dnevnog svjetla omogućuje rad samo kada je ambijentalno osvj..
ES-D omogućuje automatsko i efektno osvjetljenje stepeništa pomoću digitalnih SPI LED traka. Dva PIR senzora postavljaju se pri dnu i vrhu stepeništa kako bi aktivirala rasvjetu prema smjeru dolaska osobe. Senzor dnevnog svjetla omogućuje rad samo kada je ambijentalno osvjetljenje ispod odabranog praga, što je praktično za hodnike i stubišta s prirodnim dnevnim svjetlom.
Kontroler podržava četiri osnovna načina rada: Color Flow, White Flow, Color Step i White Step. Možete odabrati obojene ili bijele efekte, prilagoditi brzinu i svjetlinu te način uključivanja i gašenja rasvjete. U načinu rada po stepenicama podešava se od 8 do 99 stepenica i od 2 do 99 piksela po stepenici, uz uvjet da ukupan broj ne prelazi 960. Broj piksela određuje način adresiranja trake i ne mora biti jednak broju fizičkih LED dioda.
ES-D ima dvije skupine SPI izlaza DATA i CLK koje šalju isti signal. Podržava 28 tipova digitalnih upravljačkih čipova, uključujući WS2811, WS2812, TM1809, UCS1903, WS2801 i SK9822. Prije uporabe potrebno je podesiti odgovarajući tip čipa i redoslijed RGB kanala. Obične analogne jednobojne ili RGB trake bez digitalnog upravljačkog čipa nisu prikladne za ove signalne izlaze.
Napajanje je 5–24 V DC i mora odgovarati priključenoj digitalnoj LED traci. Pri napajanju trake kroz kontroler opterećenje ne smije prelaziti 15 A; veće instalacije zahtijevaju zasebno napajanje trake prema shemi proizvođača. Kontroler se ne priključuje izravno na 230 V. Uz automatsku detekciju dostupni su ulazi za dva povratna tipkala i mogućnost uparivanja kompatibilnog RF daljinskog upravljača na 2,4 GHz.

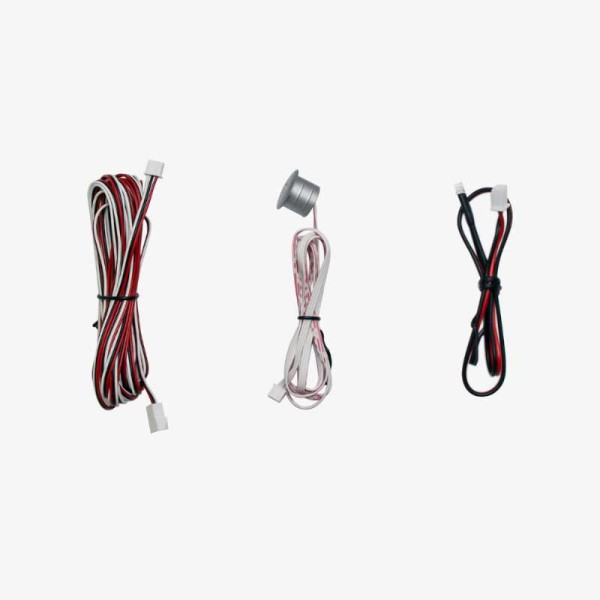

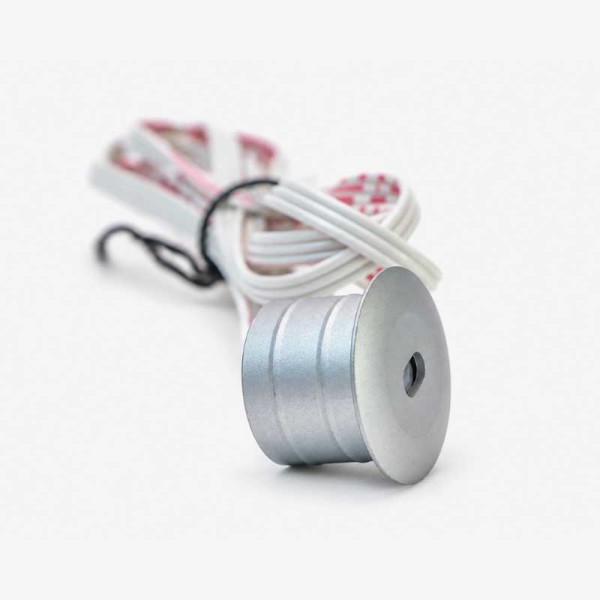

Komplet sadrži kontroler, dva PIR senzora, senzor dnevnog svjetla s kabelom od 30 cm, dva produžna kabela za PIR senzore od 5 m i upute. PIR senzori imaju domet do 3 m i kut detekcije 30° ±10°. Dimenzije kontrolera iznose 170 × 50 × 23 mm. Zaštita IP20 namijenjena je suhim unutarnjim prostorima. LED traka, napajanje, tipkala i dodatni RF upravljač odabiru se zasebno. Proizvođačko jamstvo iznosi 5 godina.

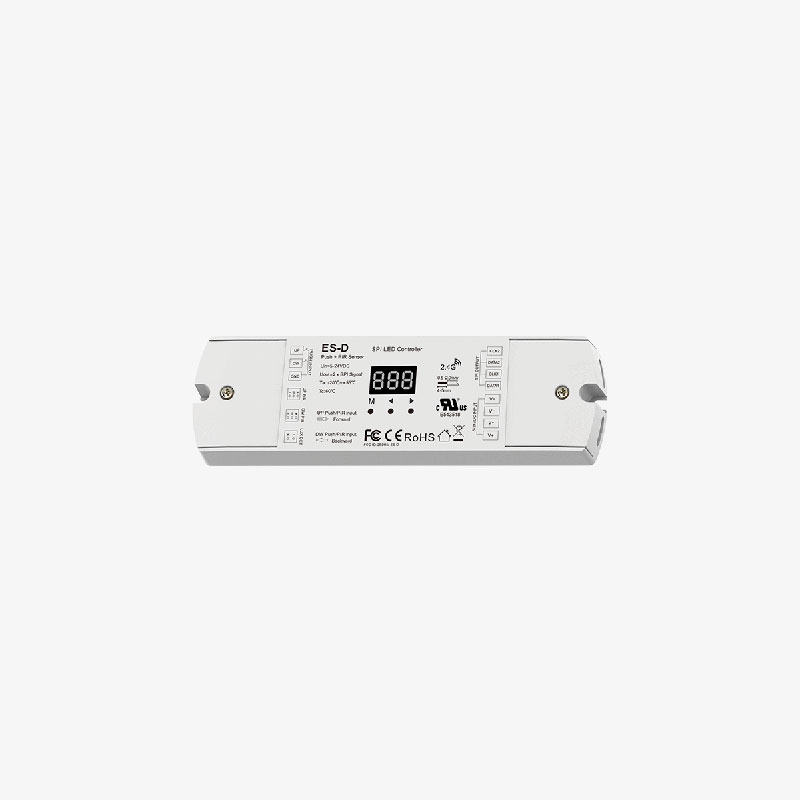

Proizvođač / model / šifra: Skydance / ES-D / 40149
Namjena: Rasvjeta stepeništa s digitalnim RGB ili jednobojnim SPI LED trakama
Napajanje / strujna granica: 5–24 V DC / 15 A pri napajanju trake kroz kontroler
Signalni izlazi: 2 × SPI (TTL), DATA + CLK; dvije skupine istog signala
Kapacitet: Maksimalno 960 piksela
Postavke stepenica: 8–99 stepenica, 2–99 piksela po stepenici; umnožak najviše 960
Kompatibilni čipovi: 28 tipova; među njima WS2811, WS2812, TM1809, UCS1903, WS2801 i SK9822
Načini rada: Color Flow / White Flow / Color Step / White Step
Upravljanje: 2 PIR ulaza, 2 ulaza za povratna tipkala, RF 2,4 GHz i tipke kontrolera
PIR detekcija: Do 3 m / 30° ±10°
Dnevno svjetlo / odgoda gašenja: Prag 10 / 30 / 50 / 100 / 150 / 200 lx ili isključena detekcija; odgoda 5 s do 60 min u zadanim koracima ili bez automatskog gašenja
Sadržaj kompleta: Kontroler, 2 PIR senzora, senzor dnevnog svjetla (30 cm), 2 PIR produžna kabela (5 m), upute

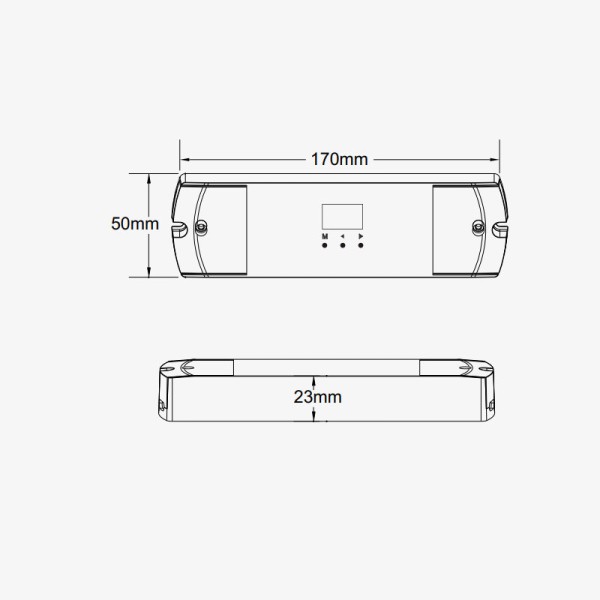

Dimenzije / zaštita / temperatura: 170 × 50 × 23 mm / IP20 / −30 do +55 °C
Materijal kućišta: Nije specificiran u provjerenoj dokumentaciji
Jamstvo: 5 godina – prema tehničkom listu proizvođača
Česta pitanja – Skydance ES-D
Može li ES-D upravljati običnim analognim LED trakama?
Ne izravno. ES-D šalje digitalni SPI signal i zahtijeva traku s kompatibilnim upravljačkim čipom. Prije spajanja provjerite tip čipa, napon, raspored priključaka i redoslijed RGB kanala.
Koliko stepenica i piksela podržava?
U Step načinu možete postaviti 8–99 stepenica i 2–99 piksela po stepenici. Umnožak ta dva broja ne smije prelaziti 960. U Flow načinu podržano je najviše 960 piksela. Piksel je adresabilna jedinica trake, a ne nužno jedna LED dioda.
Jesu li dva SPI izlaza neovisna?
Ne. Dvije skupine SPI izlaza prenose isti signal. Kontroler raspoređuje efekte preko adresabilnih piksela digitalne trake; nema zaseban analogni izlaz za svaku stepenicu.
Jesu li senzori uključeni u komplet?
Da. Uključena su dva PIR senzora, senzor dnevnog svjetla s kabelom od 30 cm i dva produžna PIR kabela od 5 m, uz kontroler i upute. LED traka i napajanje odabiru se zasebno.
Može li rasvjeta raditi samo kada je mračno?
Da. Za aktivaciju PIR senzorima možete odabrati prag osvjetljenja od 10, 30, 50, 100, 150 ili 200 lx. Detekciju dnevnog svjetla moguće je isključiti. Ručno upravljanje tipkalom zanemaruje taj prag.
Koje napajanje treba i koliko traje jamstvo?
Koristi se napajanje konstantnog napona 5–24 V DC usklađeno s digitalnom trakom. Kroz kontroler se ne smije voditi opterećenje trake veće od 15 A; veće opterećenje zahtijeva zasebno napajanje trake prema shemi proizvođača. Uređaj je IP20 za suhe unutarnje prostore, a jamstvo iznosi 5 godina.
