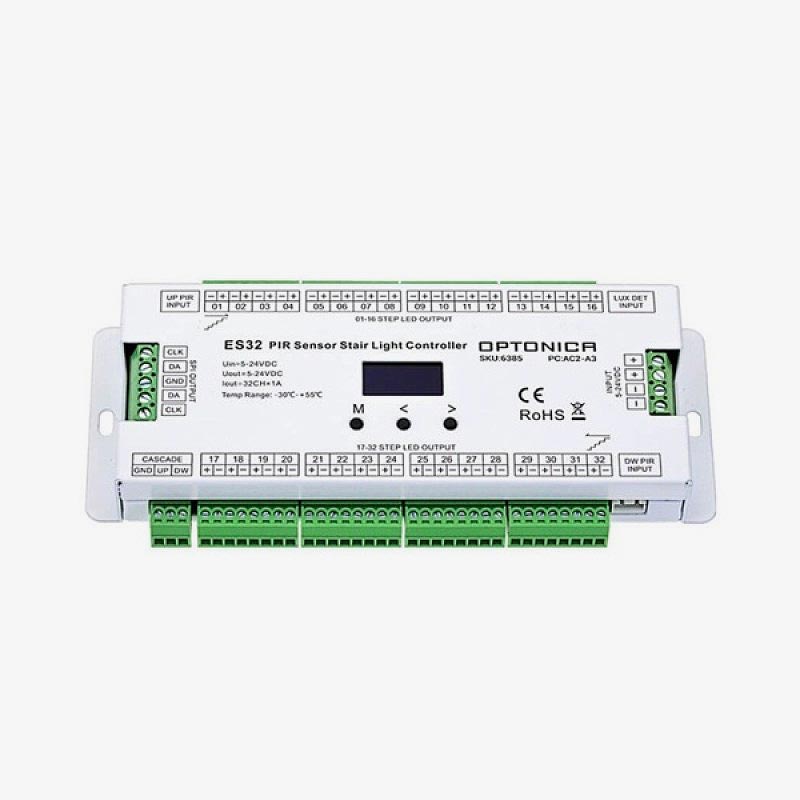

Senzori pokreta i kontroler za stepenice / jednobojne i digitalne RGB LED trake 5-24V DC - 32 kanala
32-kanalni senzor pokreta OPTONICA 6385 pretvara rasvjetu stepeništa u automatski slijed svjetlosti koji se aktivira pri dolasku na donju ili gornju stepenicu. Prikladan je za domove, hodnike i unutarnja stubišta u kojima želite povezati praktično osvjetljenje s dinamičnim..
32-kanalni senzor pokreta OPTONICA 6385 pretvara rasvjetu stepeništa u automatski slijed svjetlosti koji se aktivira pri dolasku na donju ili gornju stepenicu. Prikladan je za domove, hodnike i unutarnja stubišta u kojima želite povezati praktično osvjetljenje s dinamičnim efektima. Dva PIR senzora omogućuju aktivaciju iz oba smjera, a senzor dnevnog svjetla sprječava nepotrebno uključivanje kada je prostor dovoljno osvijetljen.
Kontroler povezuje dvije vrste rasvjete: jednobojne LED trake konstantnog napona preko 32 zasebna kanala te kompatibilne digitalne RGB trake preko SPI izlaza. Možete osvijetliti pojedine stepenice, izvesti kontinuiranu svjetlosnu liniju uz stubište ili kombinirati obje izvedbe. Digitalne trake moraju imati podržani upravljački čip; obična analogna RGB traka nije zamjena za SPI traku.
OLED zaslon i tri tipke služe za odabir načina rada, broja stepenica, efekata, brzine i svjetline. Gašenje može biti istodobno nakon odgode ili postupno. Za proširenje instalacije podržano je kaskadno povezivanje dvaju kontrolera, a ulazi omogućuju i uporabu povratnih tipkala.
Uređaj radi na 5–24 V DC, uz najviše 1 A po izlaznom kanalu za jednobojnu traku. Napon napajanja mora odgovarati naponu LED trake; kontroler ne pretvara 24 V u 12 V i ne priključuje se izravno na mrežnih 230 V. Digitalna traka napaja se zasebno prema shemi proizvođača. LED trake i odgovarajuće napajanje odabiru se zasebno.
Komplet uključuje dva PIR senzora, senzor dnevnog svjetla i dva produžna senzorska kabela od 5 m. Kućište je izrađeno od aluminija i plastike. Zaštita IP20 predviđena je za suhe unutarnje prostore. Jamstvo iznosi 2 godine.
Proizvođač / model / EAN: OPTONICA / 6385 / 3800156663855
Ulazni napon: 5–24 V DC, konstantni napon
Izlazi za jednobojne trake: 32 kanala, najviše 1 A po kanalu
Snaga po kanalu: Do 5 W pri 5 V / 12 W pri 12 V / 24 W pri 24 V
Digitalni izlazi: 2 skupine SPI (TTL), DATA / CLK; digitalne RGB trake
Broj stepenica / piksela: CV: 8–32 stepenice; SPI linija: 32–960 piksela
Načini rada: CV_Step, SD_Line, SD_Step i kombinirani CV + SD_Line
Podešavanje: OLED zaslon i 3 tipke; brzina i svjetlina u 8 stupnjeva u podržanim načinima
PIR senzori: 2 senzora / domet do 3 m / kut 120°
Senzor dnevnog svjetla: Prag 10, 30, 50, 100, 150 ili 200 lx; moguće isključiti
Dodatne funkcije: Ulazi za povratna tipkala, kaskadno povezivanje, testiranje i deaktivacija pojedinog CV kanala

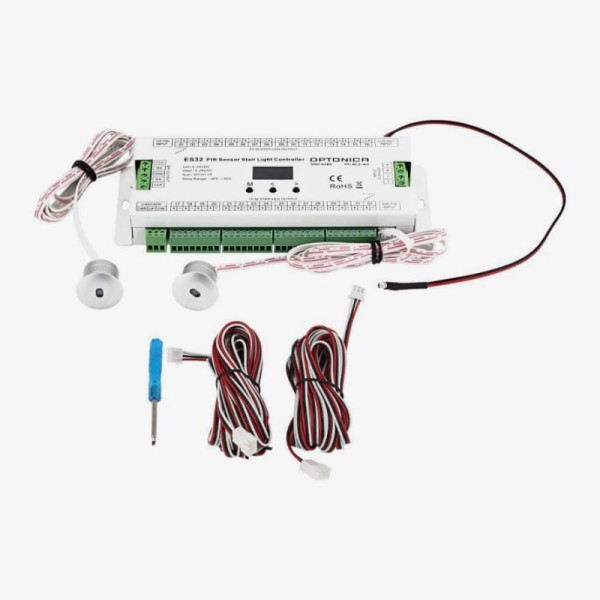

Pribor u kompletu: 2 PIR senzora, senzor dnevnog svjetla, 2 produžna kabela od 5 m

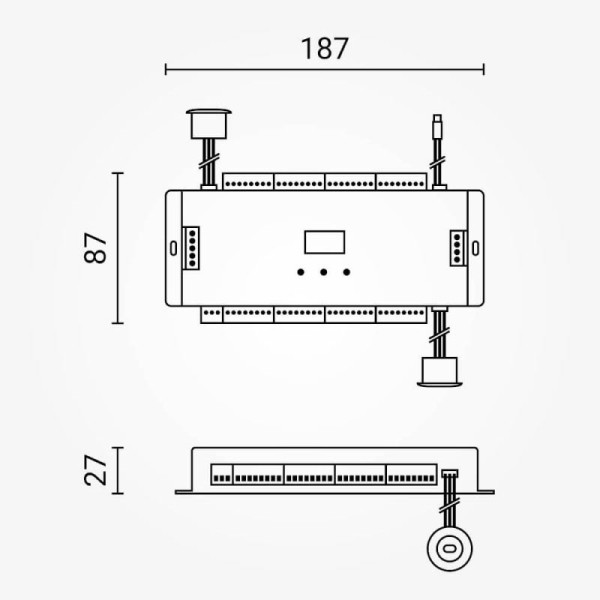

Dimenzije / zaštita: Približno 187 × 87 × 27 mm prema austrijskom dobavljaču / IP20
Materijal: Aluminij i plastika
Jamstvo: 2 godine
Česta pitanja – OPTONICA 6385
Koje LED trake podržava OPTONICA 6385?
Podržava jednobojne trake konstantnog napona na 32 CV kanala i digitalne RGB trake s kompatibilnim SPI čipom, primjerice WS2811 ili WS2812. Napon trake i napajanja mora biti usklađen.
Koliko stepenica može upravljati?
Za jednobojne trake podešava se 8–32 stepenice. Za digitalnu liniju podržano je do 960 piksela. U digitalnom SD_Step načinu priručnik navodi 8–160 stepenica i 2–120 piksela po stepenici, uz umnožak manji od 960.
Jesu li senzori uključeni?
Da. Uključena su dva PIR senzora za aktivaciju s donje i gornje strane stubišta, senzor dnevnog svjetla te dva produžna kabela od 5 m. LED trake i napajanje odabiru se zasebno.
Može li rasvjeta raditi samo pri slabom dnevnom svjetlu?
Da. Odaberite željeni prag osvijetljenosti između ponuđenih vrijednosti od 10 do 200 lx. Kontrolu dnevnog svjetla moguće je isključiti, a aktivacija povratnim tipkalom zanemaruje taj prag.
Koje je najveće dopušteno opterećenje?
Svaki od 32 CV kanala podržava najviše 1 A: 5 W pri 5 V, 12 W pri 12 V ili 24 W pri 24 V. Napajanje i vodiči moraju odgovarati ukupnom opterećenju. SPI izlazi prenose upravljački signal; digitalna traka napaja se zasebno prema shemi.
Može li se kontroler koristiti na otvorenom i koliko traje jamstvo?
IP20 namijenjen je suhim unutarnjim prostorima, bez izlaganja vodi. Jamstvo od 2 godine.
