Horizontalna nadgradna zakrivljena magnetna šina M05
OPTONICA 15324 crna je vodoravna lučna šina za niskonaponski sustav magnetske rasvjete MAGNETIC LINE M05 na 48 V DC. Omogućuje oblikovanje zakrivljenog rasporeda rasvjete u jednoj ravnini i povezivanje s kompatibilnim dijelovima sustava. Prikladna je za oblikovanje rasvj..
OPTONICA 15324 crna je vodoravna lučna šina za niskonaponski sustav magnetske rasvjete MAGNETIC LINE M05 na 48 V DC. Omogućuje oblikovanje zakrivljenog rasporeda rasvjete u jednoj ravnini i povezivanje s kompatibilnim dijelovima sustava. Prikladna je za oblikovanje rasvjete dnevnih boravaka, ureda, restorana, hotela, trgovina i izložbenih prostora.
Aluminijska konstrukcija s integriranim bakrenim vodičima povezuje nosivu funkciju šine i prijenos električne energije do kompatibilnih rasvjetnih modula. Crna završna obrada naglašava lučni oblik i uklapa se u suvremene interijere. Šina je predviđena za nadgradnu montažu, a vodoravni luk omogućuje promjenu smjera unutar iste ravnine.
Ukupne dimenzije iznose 510 × 850 × 20,8 mm, izraženo redom kao širina × duljina × visina. Radijus luka iznosi približno 405 mm. Pri planiranju potrebno je uskladiti položaj šine, kompatibilne spojnice, dovodni priključak i odabrane svjetiljke sustava M05.
U pakiranju se nalazi jedna lučna nadgradna šina. Dovodni priključak i spojnice nisu uključeni te se kupuju zasebno. Za funkcionalnu rasvjetnu instalaciju potrebno je zasebno odabrati kompatibilne svjetiljke i odgovarajuće napajanje 48 V DC, dimenzionirano prema ukupnom opterećenju sustava. Šina se ne priključuje izravno na mrežni napon 230 V. Trajanje jamstva nije navedeno u provjerenoj specifikaciji proizvoda.
Vrsta proizvoda / proizvođač: Vodoravna lučna tračna magnetna šina / OPTONICA LED
Model / EAN: 15324 / 3801057153247
Sustav: MAGNETIC LINE M05
Radni napon: 48 V DC
Način montaže: Nadgradna montaža
Oblik / orijentacija: Lučni oblik / vodoravno, u jednoj ravnini

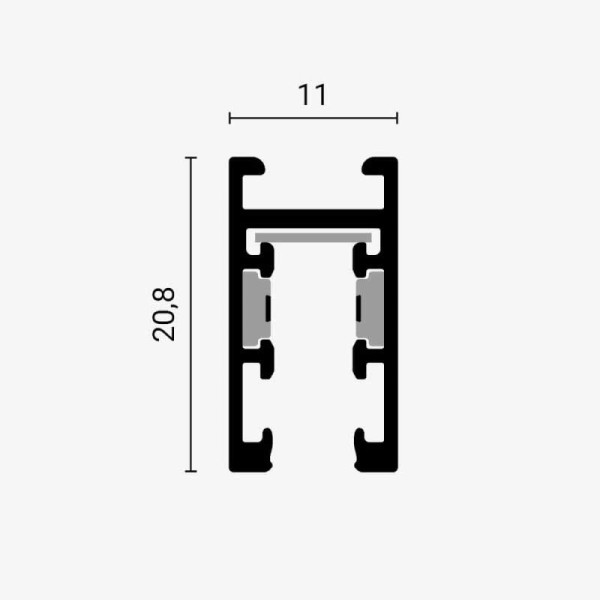

Dimenzije Š × D × V: 510 × 850 × 20,8 mm
Radijus luka: Približno 405 mm
Materijal: Aluminij i bakreni vodiči
Boja: Crna
Sadržaj pakiranja: 1 lučna nadgradna šina
Dovodni priključak / spojnice: Nisu uključeni; kupuju se zasebno
Stupanj zaštite: Nije naveden u provjerenoj specifikaciji
Oznake usklađenosti: CE i RoHS
Jamstvo: Trajanje nije navedeno u provjerenoj specifikaciji
Česta pitanja – lučna šina M05 15324
Za koji je sustav predviđena lučna šina 15324?
Predviđena je za kompatibilne komponente sustava MAGNETIC LINE M05 na 48 V DC. Pri odabiru spojnica i rasvjetnih modula potrebno je provjeriti njihovu kompatibilnost s ovom šinom.
Što znači vodoravna lučna izvedba?
Luk mijenja smjer šine unutar iste ravnine. Takav oblik omogućuje zakrivljeni raspored rasvjete i povezivanje s kompatibilnim dijelovima sustava M05.
Koje su dimenzije i radijus luka?
Dimenzije iznose 510 × 850 × 20,8 mm, redom širina × duljina × visina. Radijus luka iznosi približno 405 mm.
Jesu li dovodni priključak i spojnice uključeni?
Ne. U pakiranju je jedna lučna nadgradna šina. Dovodni priključak i spojnice kupuju se zasebno prema planiranom rasporedu instalacije.
Može li se šina izravno priključiti na 230 V?
Ne. Sustav radi na 48 V DC i zahtijeva odgovarajuće zasebno napajanje. Njegovu snagu treba uskladiti s ukupnom snagom svjetiljki i zahtjevima komponenti sustava.
Od čega je šina izrađena i koje je boje?
Šina je izrađena od aluminija s integriranim bakrenim vodičima. Završna obrada je crna, a izvedba je predviđena za nadgradnu montažu.
