T-Naponski konektor za magnetnu tračnu šinu za LED rasvjetu M05

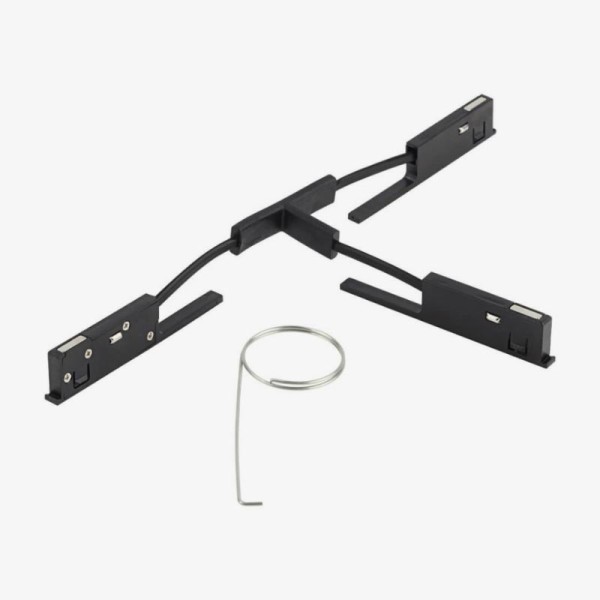

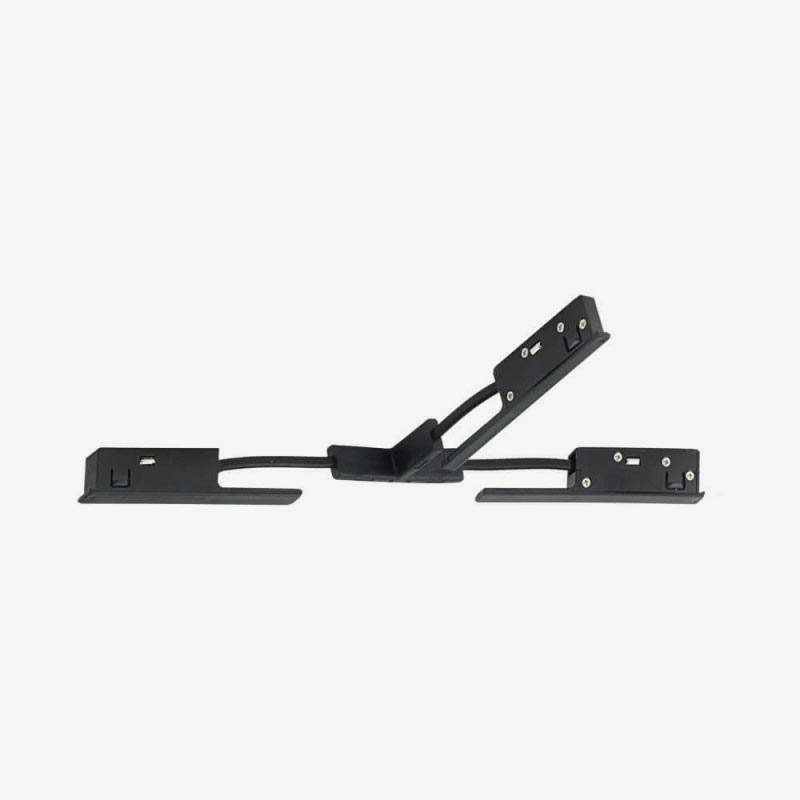

OPTONICA Magnetic Line M05 15304 električni je spojni modul T-oblika namijenjen povezivanju triju segmenata magnetske tračnice u niskonaponskom sustavu od 48 V DC. Modul omogućuje nastavak napajanja između glavne tračnice i dviju povezanih grana, čime se izrađuje funkcio..
OPTONICA Magnetic Line M05 15304 električni je spojni modul T-oblika namijenjen povezivanju triju segmenata magnetske tračnice u niskonaponskom sustavu od 48 V DC. Modul omogućuje nastavak napajanja između glavne tračnice i dviju povezanih grana, čime se izrađuje funkcionalna T-konfiguracija magnetske rasvjete.
Kompatibilan je s nadgradnim T-elementom M05 šifre 15319 i ugradbenim T-elementom M05 šifre 15331. Spojni modul postavlja se unutar odgovarajućeg T-elementa i ostvaruje električni kontakt između sva tri priključena segmenta tračnice. Vanjsko kućište T-elementa nije uključeno u pakiranje i potrebno ga je naručiti zasebno, ovisno o vrsti instalacije.
Izrađen je od aluminija i plastike u crnoj boji, a dimenzije iznose 100 × 205 × 15 mm. Stupanj zaštite IP20 čini ga prikladnim za unutarnje i suhe prostore poput stambenih interijera, trgovina, izložbenih prostora, ugostiteljskih objekata i ureda.
Modul nije napajanje niti pretvarač napona i ne smije se priključivati izravno na mrežni napon od 230 V. Upotrebljava se isključivo kao dio kompatibilnog Magnetic Line M05 sustava napajanog odgovarajućim 48 V DC napajanjem. Montažu je potrebno obaviti uz isključeno napajanje, uz pravilno poravnanje kontakata i poštivanje dopuštenog opterećenja sustava. Za sigurnu i pouzdanu instalaciju preporučuje se montaža stručne osobe.
Vrsta proizvoda / proizvođač: Električni spojni modul T-oblika za magnetske tračnice / OPTONICA
Serija / šifra / EAN: Magnetic Line M05 / 15304 / 3801057153049
Proizvođačka oznaka: LN1-A5
Namjena: Električno povezivanje triju segmenata magnetske tračnice u T-konfiguraciji
Geometrija spoja: T-spoj za tri segmenta magnetske tračnice
Kompatibilni T-elementi: Nadgradni M05 T-element 15319 / ugradbeni M05 T-element 15331
Sustav / radni napon: Magnetic Line M05 / 48 V DC
Električna funkcija: Nastavak napajanja između sva tri povezana segmenta tračnice

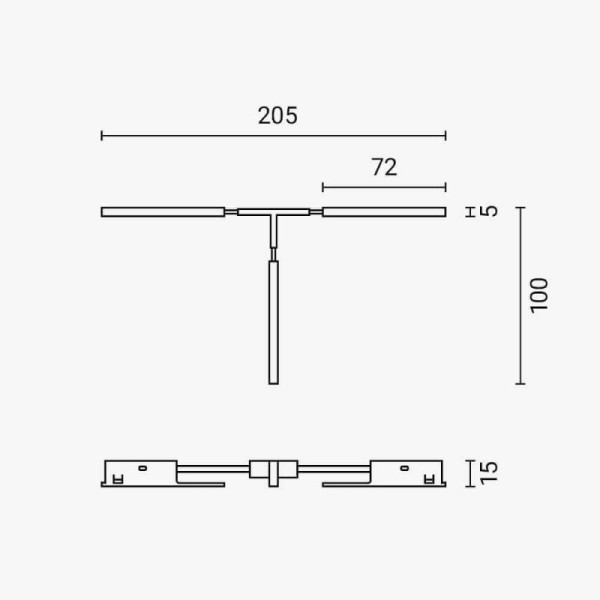

Dimenzije: 100 × 205 × 15 mm – širina × duljina × visina
Materijal: Aluminij i plastika
Boja: Crna
Nije uključeno: T-element 15319 ili 15331, magnetske tračnice i 48 V DC napajanje
Stupanj zaštite / certifikati: IP20 / CE / RoHS
Sadržaj pakiranja: 1 × električni spojni modul T-oblika
Jamstvo: 2 godine
Česta pitanja – OPTONICA T-spojni modul Magnetic Line M05 15304
Čemu služi spojni modul OPTONICA 15304?
Modul električno povezuje tri segmenta Magnetic Line M05 tračnice u T-konfiguraciji i omogućuje nastavak napajanja od 48 V DC između svih povezanih segmenata.
S kojim je T-elementima kompatibilan modul 15304?
Kompatibilan je s nadgradnim M05 T-elementom šifre 15319 i ugradbenim M05 T-elementom šifre 15331. Prije montaže potrebno je provjeriti da svi dijelovi pripadaju sustavu Magnetic Line M05.
Je li vanjski T-element uključen u pakiranje?
Ne. Pakiranje sadržava jedan električni spojni modul 15304. Nadgradni T-element 15319 ili ugradbeni T-element 15331, magnetske tračnice i odgovarajuće 48 V DC napajanje kupuju se zasebno.
Koja je razlika između spojnih modula 15302, 15303 i 15304?
Modul 15302 fleksibilno povezuje dva segmenta kod kutnih prijelaza, modul 15303 ravno povezuje dva poravnata segmenta, dok je modul 15304 namijenjen električnom povezivanju triju grana u T-konfiguraciji.
Može li se modul 15304 priključiti izravno na 230 V?
Ne. Modul je namijenjen isključivo sustavu Magnetic Line M05 s radnim naponom od 48 V DC. Ne pretvara mrežni napon, stoga je potrebno kompatibilno 48 V DC napajanje.
Koje su dimenzije, materijal, zaštita i jamstvo modula?
Dimenzije modula iznose 100 × 205 × 15 mm. Izrađen je od aluminija i plastike u crnoj boji, ima zaštitu IP20 za unutarnje suhe prostore i jamstvo od 2 godine.
