T spoj za nadgradnu magnetnu tračnu šina za LED rasvjetu M05
OPTONICA M05-S T-element omogućuje povezivanje triju magnetskih tračnica u T-konfiguraciju i izradu funkcionalno razgranatih 48 V rasvjetnih sustava. Koristi se kada je glavnu liniju magnetske tračnice potrebno proširiti dodatnim bočnim krakom, čime se omogućuje osvjetlj..
OPTONICA M05-S T-element omogućuje povezivanje triju magnetskih tračnica u T-konfiguraciju i izradu funkcionalno razgranatih 48 V rasvjetnih sustava. Koristi se kada je glavnu liniju magnetske tračnice potrebno proširiti dodatnim bočnim krakom, čime se omogućuje osvjetljavanje više prostornih zona unutar jednog usklađenog sustava. Prikladan je za oblikovanje složenijih rasvjetnih trasa u dnevnim boravcima, uredima, trgovinama, hotelima, restoranima, izložbenim prostorima i drugim suvremenim interijerima.

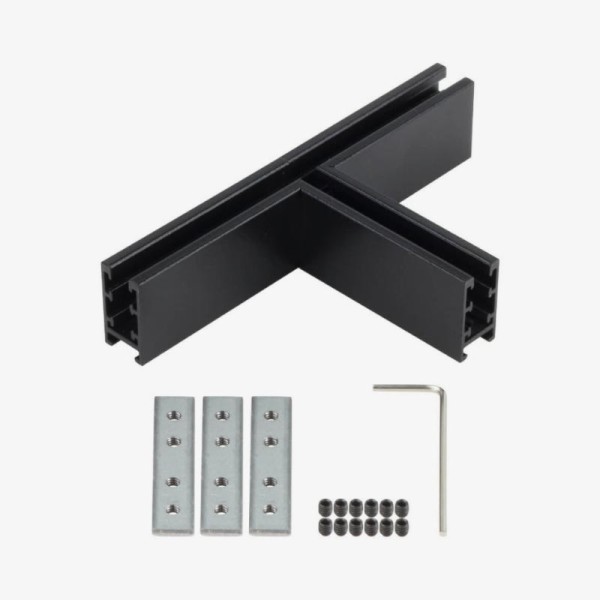

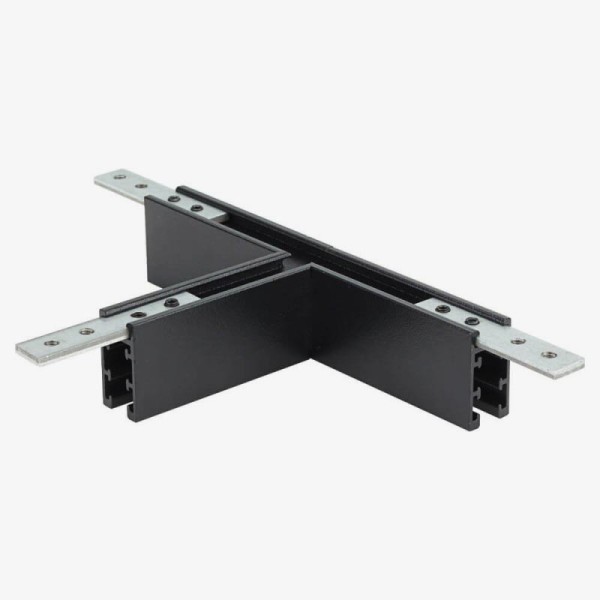

T-element je izrađen od aluminija i plastike, a precizno oblikovano crno kućište usklađeno je s dizajnom OPTONICA Magnetic Line M05-S nadgradnih i ovjesnih tračnica. Dimenzije elementa iznose 56 × 101 × 20,8 mm, a proizvod je namijenjen niskonaponskom sustavu radnog napona 48 V DC i uporabi u suhim unutarnjim prostorima. Za električno povezivanje i prijenos napajanja između sva tri kraka potreban je zaseban T-provodni konektor Magnetic Line M05, šifra 15304. T-konektor nije uključen u isporuku i mora se kupiti zasebno. Prije montaže potrebno je isključiti napajanje, provjeriti položaj svih triju tračnica i instalaciju izvesti isključivo s međusobno kompatibilnim komponentama M05 sustava.
Vrsta proizvoda / proizvođač: T-element za magnetske tračnice / OPTONICA LED
Serija / izvedba: Magnetic Line M05 / M05-S
Šifra proizvoda: 15319
EAN: 3801057153193
Proizvođačka oznaka: LN1-A5
Namjena: Povezivanje triju magnetskih tračnica u T-konfiguraciju
Kompatibilnost: OPTONICA Magnetic Line M05-S nadgradne i ovjesne tračnice
Radni napon sustava: 48 V DC
Materijal: Aluminij i plastika
Boja kućišta: Crna

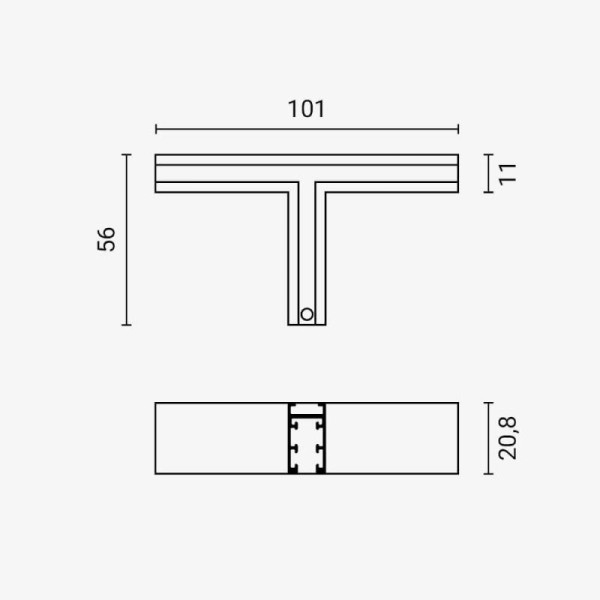

Dimenzije: 56 × 101 × 20,8 mm (Š × D × V)
Stupanj zaštite: IP20 – za suhe unutarnje prostore
Certifikati: CE i RoHS
Nije uključeno: T-provodni konektor M05, šifra 15304, potreban za električno povezivanje triju tračnica
Jamstvo: 2 godine
Česta pitanja – OPTONICA M05-S T-element 15319
Čemu služi OPTONICA M05-S T-element 15319?
T-element omogućuje povezivanje triju OPTONICA Magnetic Line M05-S tračnica u T-konfiguraciju. Koristi se za stvaranje dodatnog bočnog kraka i razgranavanje rasvjetne trase prema različitim dijelovima prostora.
Je li T-provodni konektor uključen u isporuku?
Ne. T-provodni konektor Magnetic Line M05, šifra 15304, nije uključen u isporuku. Mora se kupiti zasebno kako bi se između sva tri priključena dijela tračnice ostvarila električna veza.
S kojim je magnetskim tračnicama T-element kompatibilan?
Element je kompatibilan s nadgradnim i ovjesnim magnetskim tračnicama OPTONICA Magnetic Line M05-S. Nije namijenjen ugradbenoj seriji M05-R ni tračnicama drugih dimenzija ili proizvođača.
Može li se svaki krak T-spoja koristiti za magnetske svjetiljke?
Da. Nakon pravilne montaže odgovarajućeg T-provodnog konektora 15304 i povezivanja s 48 V M05 sustavom, kompatibilne magnetske svjetiljke mogu se postavljati na sva tri spojena kraka.
Može li se M05-S T-element koristiti na otvorenom?
Ne. T-element ima zaštitu IP20 i predviđen je za suhe unutarnje prostore. Ne smije se izlagati vodi, kondenzaciji, kiši ni povećanoj vlazi.
Od čega je izrađen i kolike su njegove dimenzije?
T-element je izrađen od aluminija i plastike, ima crno kućište i dimenzije 56 × 101 × 20,8 mm. Jamstvo na proizvod iznosi 2 godine.
