X spoj za nadgradnu magnetnu tračnu šina za LED rasvjetu M05
OPTONICA M05-S X-element omogućuje križno povezivanje četiriju magnetskih tračnica u jednoj točki i izradu razgranatih 48 V sustava tračne rasvjete. Četiri izlaza raspoređena pod pravim kutom omogućuju nastavak rasvjetne trase u četiri smjera, zbog čega je ovaj element p..
OPTONICA M05-S X-element omogućuje križno povezivanje četiriju magnetskih tračnica u jednoj točki i izradu razgranatih 48 V sustava tračne rasvjete. Četiri izlaza raspoređena pod pravim kutom omogućuju nastavak rasvjetne trase u četiri smjera, zbog čega je ovaj element prikladan za veće prostorije, otvorene tlocrte i složenije projekte u kojima je potrebno povezati nekoliko zona rasvjete. Može se koristiti u dnevnim boravcima, uredima, trgovinama, hotelima, restoranima, galerijama, izložbenim prostorima i drugim modernim interijerima.

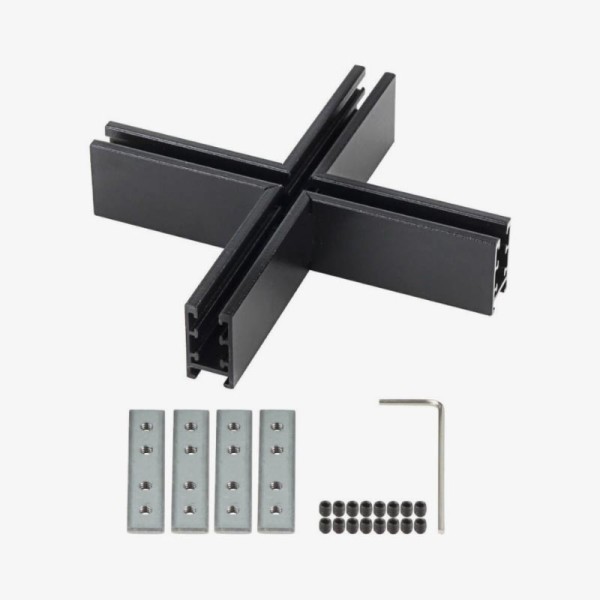

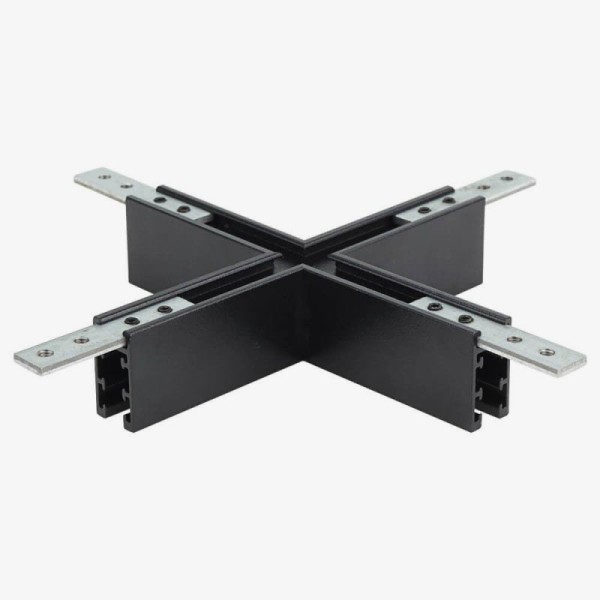

X-element je izrađen od aluminija i plastike, a crna završna obrada usklađena je s izgledom OPTONICA Magnetic Line M05-S nadgradnih i ovjesnih tračnica. Dimenzije elementa iznose 101 × 101 × 20,8 mm. Proizvod je dio niskonaponskog sustava radnog napona 48 V DC i predviđen je za uporabu u suhim unutarnjim prostorima. Za ostvarivanje električne veze i prijenos napajanja između četiriju priključenih tračnica potreban je zaseban X-provodni konektor Magnetic Line M05, šifra 15305. X-konektor nije uključen u isporuku i mora se kupiti zasebno. Prije montaže potrebno je isključiti napajanje, precizno poravnati sva četiri kraka i upotrebljavati isključivo međusobno kompatibilne komponente M05 sustava.
Vrsta proizvoda / proizvođač: X-element za magnetske tračnice / OPTONICA LED
Serija / izvedba: Magnetic Line M05 / M05-S
Šifra proizvoda: 15320
EAN: 3801057153209
Proizvođačka oznaka: LN1-A5
Namjena: Križno povezivanje četiriju magnetskih tračnica
Kompatibilnost: OPTONICA Magnetic Line M05-S nadgradne i ovjesne tračnice
Radni napon sustava: 48 V DC
Materijal: Aluminij i plastika
Boja kućišta: Crna
Dimenzije: 101 × 101 × 20,8 mm (Š × D × V)
Stupanj zaštite: IP20 – za suhe unutarnje prostore
Certifikati: CE i RoHS
Nije uključeno: X-provodni konektor M05, šifra 15305, potreban za električno povezivanje četiriju tračnica
Jamstvo: 2 godine
Česta pitanja – OPTONICA M05-S X-element 15320
Čemu služi OPTONICA M05-S X-element 15320?

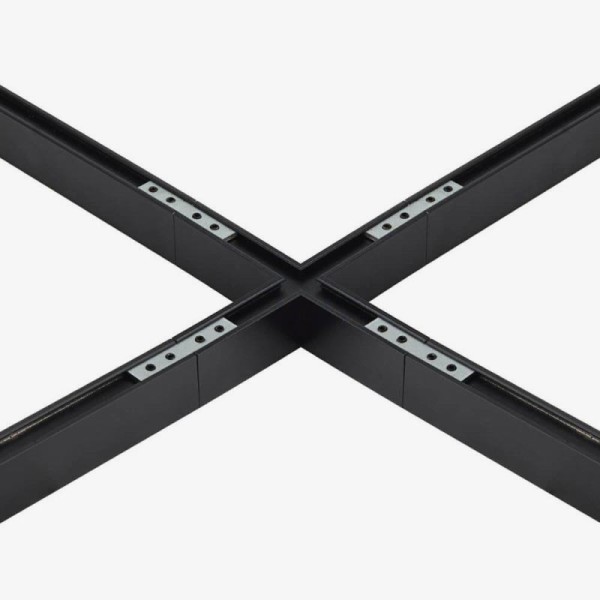

X-element omogućuje križno povezivanje četiriju OPTONICA Magnetic Line M05-S tračnica. Koristi se kada je rasvjetnu trasu iz jedne središnje točke potrebno nastaviti u četiri međusobno okomita smjera.
Je li X-provodni konektor uključen u isporuku?
Ne. X-provodni konektor Magnetic Line M05, šifra 15305, nije uključen u isporuku. Mora se kupiti zasebno kako bi se između četiriju priključenih tračnica ostvarila pravilna električna veza.
S kojim je magnetskim tračnicama X-element kompatibilan?
Element je kompatibilan s nadgradnim i ovjesnim magnetskim tračnicama OPTONICA Magnetic Line M05-S. Nije namijenjen ugradbenoj seriji M05-R ni tračnicama drugih dimenzija ili proizvođača.
Koja je razlika između T-elementa i X-elementa M05-S?
T-element 15319 povezuje tri tračnice i oblikuje tri kraka, dok X-element 15320 povezuje četiri tračnice u križnoj konfiguraciji. Za X-element potreban je odgovarajući X-provodni konektor 15305.
Može li se X-element koristiti u vanjskim prostorima?
Ne. X-element ima stupanj zaštite IP20 i namijenjen je suhim unutarnjim prostorima. Ne smije se izlagati vodi, kondenzaciji, kiši ni povećanoj vlazi.
Od čega je izrađen i kolike su njegove dimenzije?
X-element je izrađen od aluminija i plastike, ima crno kućište i dimenzije 101 × 101 × 20,8 mm. Jamstvo na proizvod iznosi 2 godine.
