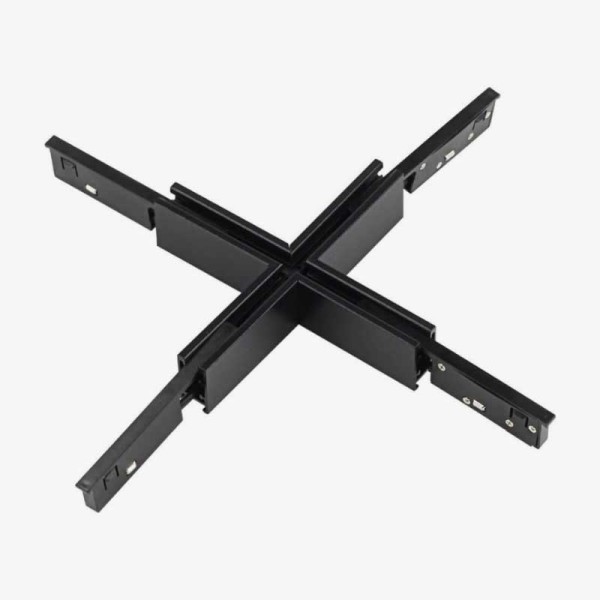

Križni naponski konektor za magnetnu tračnu šinu za LED rasvjetu M05
OPTONICA 15305 X-konektor namijenjen je izradi križnog spoja u niskonaponskom sustavu MAGNETIC LINE M05. Omogućuje povezivanje četiri kompatibilna dijela magnetske šine u središnjoj točki, pa se sustav rasvjete može granati u četiri smjera. Takva konfiguracija prikladna ..
OPTONICA 15305 X-konektor namijenjen je izradi križnog spoja u niskonaponskom sustavu MAGNETIC LINE M05. Omogućuje povezivanje četiri kompatibilna dijela magnetske šine u središnjoj točki, pa se sustav rasvjete može granati u četiri smjera. Takva konfiguracija prikladna je za veće i složenije rasporede rasvjete u uredima, hotelima, restoranima, prodajnim prostorima, izložbenim salonima i modernim stambenim interijerima.
Konektor ostvaruje mehaničko povezivanje i nastavak električnog voda od 48 V DC između četiri priključena smjera. Time omogućuje napajanje kompatibilnih rasvjetnih modula na različitim granama pravilno projektiranog sustava. Ukupnu snagu svih priključenih svjetiljki potrebno je uskladiti s kapacitetom odabranog 48 V napajanja i dopuštenim opterećenjem komponenti sustava.
Model 15305 koristi se u kombinaciji s odgovarajućim X-elementom: nadgradnim X-spojem MAGNETIC LINE M05 15320 ili ugradbenim X-spojem 15332. Budući da magnetski sustavi različitih proizvođača i serija mogu imati različite dimenzije i raspored kontakata, konektor treba koristiti isključivo s potvrđeno kompatibilnim komponentama OPTONICA M05.
Kućište je izrađeno od aluminija i plastike te završno obrađeno u crnoj boji. Dimenzije iznose 205 × 205 × 15 mm. Zaštita IP20 predviđena je za unutarnje suhe prostore. Konektor nema vlastiti izvor svjetlosti, a montažu i priključivanje potrebno je izvesti u isključenom stanju, prema tehničkom planu sustava i pravilima struke. Proizvod je usklađen s CE i RoHS zahtjevima, a jamstvo iznosi 2 godine.
Vrsta proizvoda / proizvođač: X-konektor za magnetsku šinu / OPTONICA LED
Model / EAN: 15305 / 3801057153056
Serija: MAGNETIC LINE M05
Oblik spoja: X / križni spoj
Broj smjerova: 4
Funkcija: Mehaničko povezivanje i nastavak električnog voda
Radni napon sustava: 48 V DC
Kompatibilni X-elementi: Nadgradni 15320 i ugradbeni 15332
Dimenzije Š×D×V: 205 × 205 × 15 mm
Materijal: Aluminij i plastika
Boja kućišta: Crna
Stupanj zaštite: IP20 – unutarnji suhi prostori
Izvor svjetlosti: Nema – proizvod je spojni pribor
Usklađenost: CE i RoHS
Jamstvo: 2 godine
Česta pitanja – X-konektor MAGNETIC LINE M05 15305
Čemu služi X-konektor 15305?
Služi za povezivanje četiri kompatibilna dijela magnetske šine u križnoj konfiguraciji. Omogućuje grananje sustava MAGNETIC LINE M05 u četiri smjera iz jedne središnje točke.
Provodi li X-konektor električno napajanje?
Da. Konektor nastavlja električni vod od 48 V DC između četiri priključena smjera unutar pravilno sastavljenog MAGNETIC LINE M05 sustava.
S kojim je X-elementima kompatibilan?
Predviđen je za uporabu s nadgradnim X-elementom MAGNETIC LINE M05 oznake 15320 i ugradbenim X-elementom oznake 15332.
Može li se kombinirati s magnetskim šinama drugih serija?
Ne preporučuje se. Model 15305 konstruiran je za OPTONICA MAGNETIC LINE M05. Sličan izgled druge šine ne jamči podudarnost dimenzija, kontakata ni električnih parametara.
Koje su dimenzije i materijal konektora?
Dimenzije proizvoda iznose 205 × 205 × 15 mm. Konektor je izrađen od aluminija i plastike, a kućište je crne boje.
Može li se koristiti na otvorenom ili u vlažnom prostoru?
Ne preporučuje se. Zaštita IP20 namijenjena je unutarnjim suhim prostorima bez izlaganja vodi i povećanoj vlazi. Jamstvo za proizvod iznosi 2 godine.
