Beskontaktni senzor i dimmer za LED trake 12-24V
V1-A kompaktni je tipkalo-dimmer za upravljanje jednobojnim LED trakama napona 5–24 V DC. Zahvaljujući uskom kućištu širine samo 10 mm može se ugraditi izravno u odgovarajući aluminijski LED profil. Kratkim pritiskom uključuje ili isključuje rasvjetu, dok dugi pritisak omo..

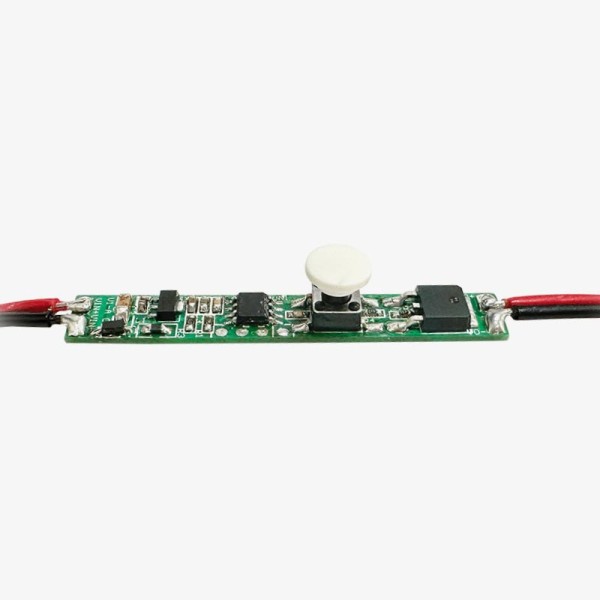

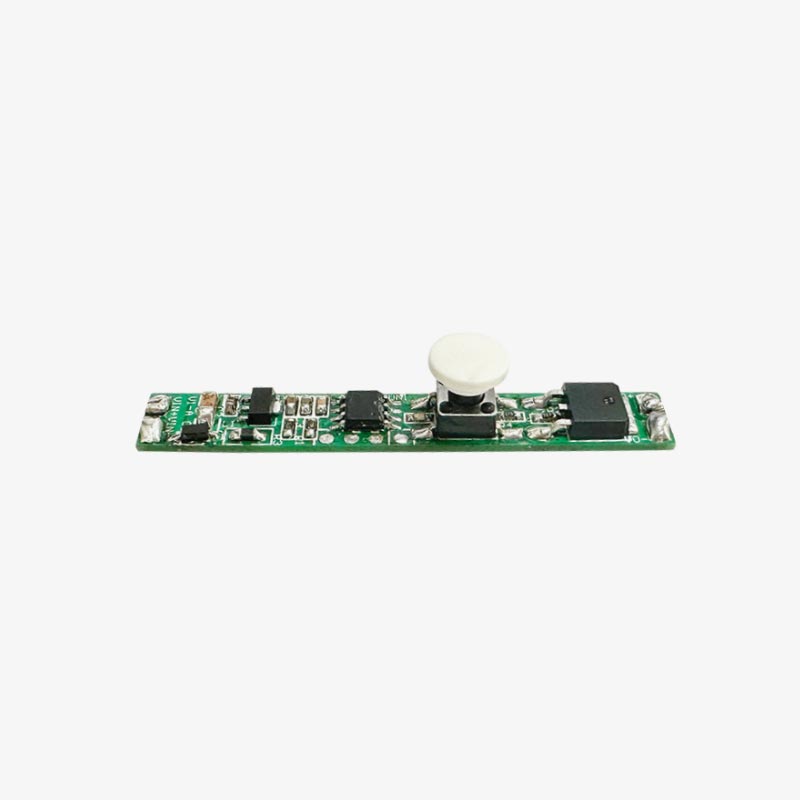

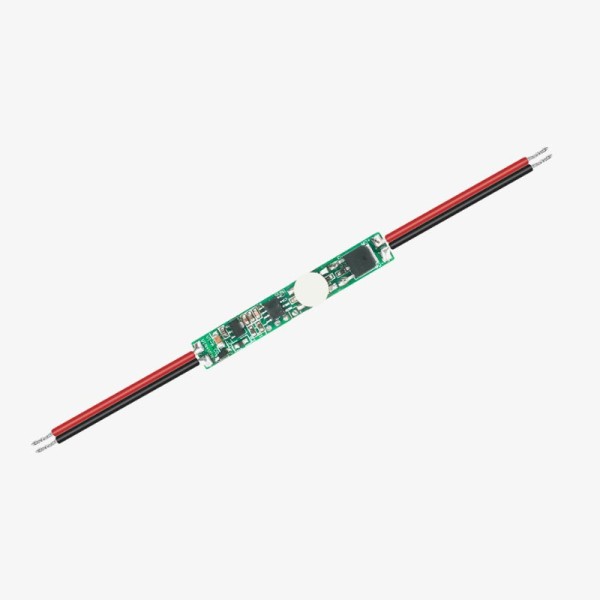

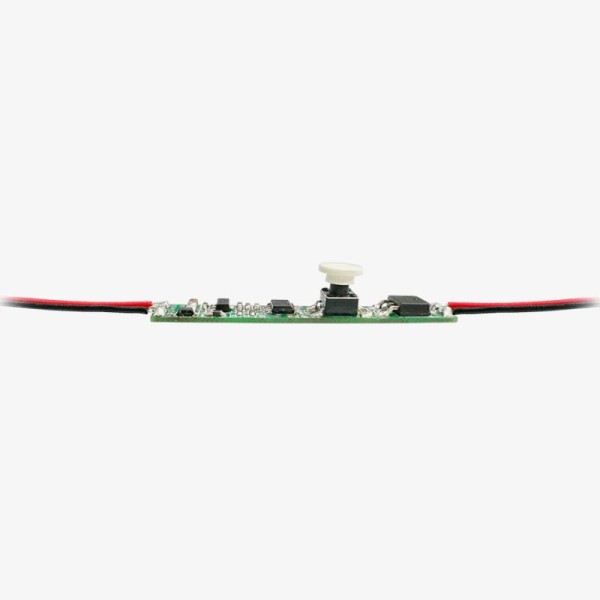

V1-A kompaktni je tipkalo-dimmer za upravljanje jednobojnim LED trakama napona 5–24 V DC.
Zahvaljujući uskom kućištu širine samo 10 mm može se ugraditi izravno u odgovarajući aluminijski LED profil.
Kratkim pritiskom uključuje ili isključuje rasvjetu, dok dugi pritisak omogućuje precizno i kontinuirano podešavanje svjetline.
Vrsta proizvoda: Tipkalo-dimmer za jednobojne LED trake
Kompatibilna rasvjeta: Jednobojne konstantnonaponske LED trake
Način upravljanja: Ugrađeno mehaničko tipkalo
Funkcije: Uključivanje, isključivanje, kontinuirano prigušivanje i memorija posljednje postavljene svjetline
Ulazni / izlazni napon: 5–24 V DC / 5–24 V DC
Vrsta izlaza: Konstantni napon, PWM, 1 kanal
Maksimalna izlazna struja: 4 A
Maksimalna izlazna snaga: 20 W pri 5 V, 48 W pri 12 V ili 96 W pri 24 V
Raspon prigušivanja: 1–100 %, 256 razina svjetline
PWM frekvencija: Podesiva na 500 Hz, 2 kHz ili 8 kHz; tvornička postavka 2 kHz
Krivulja prigušivanja: Logaritamska
Ugradnja: U aluminijski LED profil pomoću 3M samoljepljive podloge; preporučeni otvor na difuzoru Ø 8,5 mm

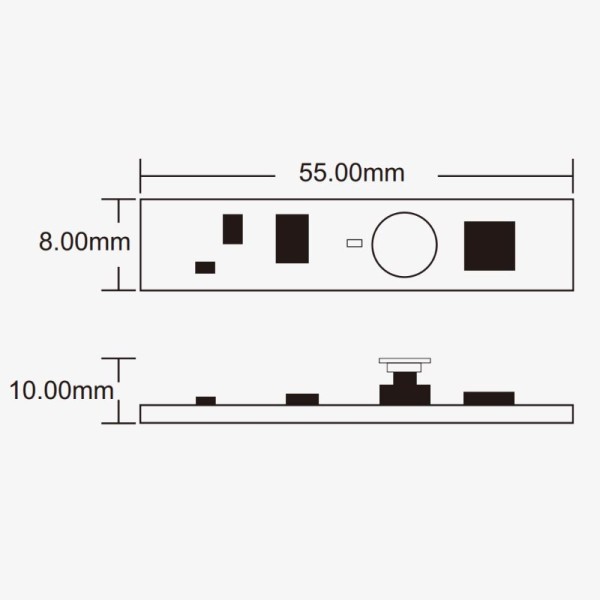

Materijal / dimenzije / zaštita: Elektronički PCB modul s plastičnim tipkalom / 55 × 10 × 8 mm / IP20
Radna temperatura / certifikati / jamstvo: Od −30 °C do +55 °C / CE, EMC i LVD / 5 godina
Često postavljana pitanja Tipkalo/Dimmer za LED trake 5-24V
Kako se upravlja V1-A dimmerom?
Kratkim pritiskom tipkala LED rasvjeta se uključuje ili isključuje. Dugim pritiskom u trajanju od 1 do 6 sekundi kontinuirano se podešava svjetlina. Smjer prigušivanja mijenja se pri svakom sljedećem dugom pritisku.
S kojim LED trakama mogu koristiti V1-A?
V1-A namijenjen je jednobojnim konstantnonaponskim LED trakama i drugim kompatibilnim LED izvorima koji rade na naponu od 5 do 24 V DC. Nije namijenjen RGB, RGBW ili CCT LED trakama.
Koliko LED trake mogu spojiti na dimmer?
Maksimalna izlazna struja iznosi 4 A. To odgovara maksimalnoj snazi od 20 W pri 5 V, 48 W pri 12 V ili 96 W pri 24 V. Ukupna snaga spojene LED trake ne smije prelaziti vrijednost dopuštenu za korišteni napon.
Može li se promijeniti PWM frekvencija?
Da. Dostupne su frekvencije od 500 Hz, 2 kHz i 8 kHz, a tvornička postavka je 2 kHz. Unutar tri sekunde nakon uključivanja napajanja tipkalo pritisnite tri puta za 500 Hz, četiri puta za 2 kHz ili pet puta za 8 kHz.

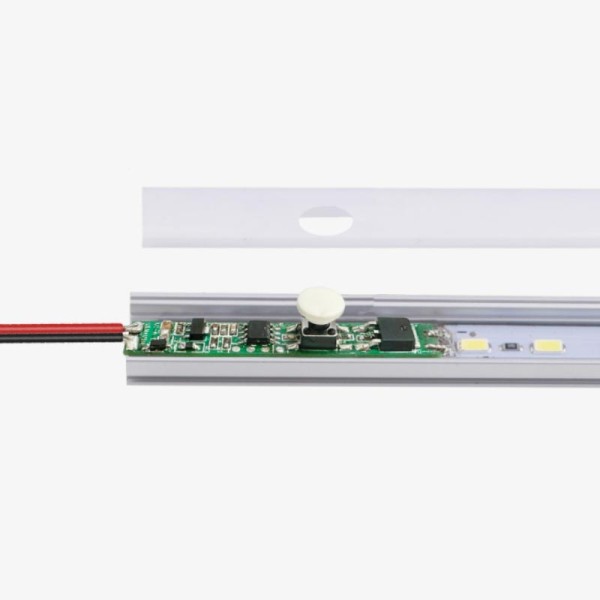

Kako se V1-A ugrađuje u aluminijski LED profil?
Modul se pričvršćuje unutar odgovarajućeg aluminijskog profila pomoću 3M samoljepljive podloge. Na pokrovu odnosno difuzoru profila potrebno je izraditi otvor promjera približno 8,5 mm kroz koji prolazi tipkalo.
Pamti li dimmer prethodno postavljenu svjetlinu?
Da. V1-A ima memoriju posljednje postavljene razine svjetline. Nakon ponovnog uključivanja rasvjeta se vraća na prethodno odabranu svjetlinu.
