Beskontaktni senzor i dimmer za LED trake 12-24V
E1-B kompaktni je beskontaktni senzor i dimmer za jednobojne LED trake s konstantnim naponom od 12 ili 24 V DC. Namijenjen je ugradnji unutar aluminijskog profila, a rasvjetom se upravlja jednostavnim pokretom ruke ispred senzora. Jednim pokretom LED traka postupno se ..
E1-B kompaktni je beskontaktni senzor i dimmer za jednobojne LED trake s konstantnim naponom od 12 ili 24 V DC.
Namijenjen je ugradnji unutar aluminijskog profila, a rasvjetom se upravlja jednostavnim pokretom ruke ispred senzora.
Jednim pokretom LED traka postupno se uključuje, ponovnim pokretom postupno se isključuje, dok zadržavanje ruke ispred senzora omogućuje podešavanje svjetline. Maksimalna izlazna struja od 4 A omogućuje priključivanje LED rasvjete snage do 48 W na 12 V ili 96 W na 24 V.
Vrsta proizvoda / proizvođač: Beskontaktni senzor i dimmer za LED trake
Model / šifra proizvoda: E1-B / 40246
Kompatibilna rasvjeta: Jednobojne LED trake i moduli s konstantnim naponom
Način upravljanja: Pokret ili zadržavanje ruke ispred senzora
Funkcije upravljanja: Postupno uključivanje, postupno isključivanje i regulacija svjetline
Ulazni / izlazni napon: 12–24 V DC / 12–24 V DC
Maksimalna izlazna struja: 4 A
Maksimalna izlazna snaga: 48 W na 12 V ili 96 W na 24 V
PWM frekvencija: 2 kHz
Udaljenost / kut detekcije: Do 8 cm / približno 15–30°
Način ugradnje: U aluminijski profil pomoću obostrano ljepljive 3M trake
Otvor na difuzoru: Približno 7 × 5 mm za glavu senzora

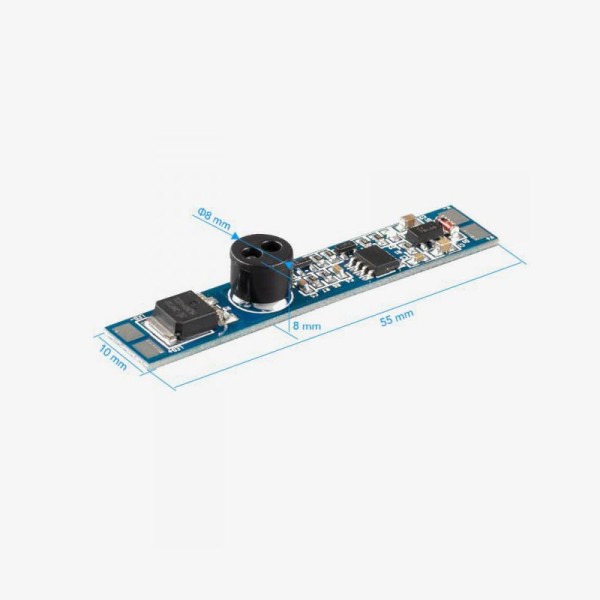

Materijal / dimenzije: Elektronički PCB modul s plastičnim senzorskim elementom / 50 × 11 × 9 mm
Zaštita / radna temperatura: Zaštita od obrnutog polariteta / od −30 °C do +55 °C
Certifikati / jamstvo: CE, EMC i LVD / 5 godina
Česta pitanja
Kako se upravlja E1-B senzorom?
Pokretom ruke ispred senzora LED traka postupno se uključuje. Ponovnim pokretom postupno se isključuje, dok se zadržavanjem ruke ispred senzora podešava svjetlina rasvjete.
Za koje je LED trake namijenjen E1-B?
E1-B namijenjen je jednobojnim LED trakama i modulima s konstantnim naponom od 12 ili 24 V DC. Nije predviđen za upravljanje CCT, RGB, RGBW ili digitalnim LED trakama.
Koliku snagu LED trake može kontrolirati?
Maksimalna izlazna struja iznosi 4 A, što odgovara opterećenju do 48 W na 12 V ili do 96 W na 24 V. Ukupna snaga priključene LED trake ne smije prelaziti vrijednost za korišteni napon.
Kako se E1-B ugrađuje u aluminijski profil?

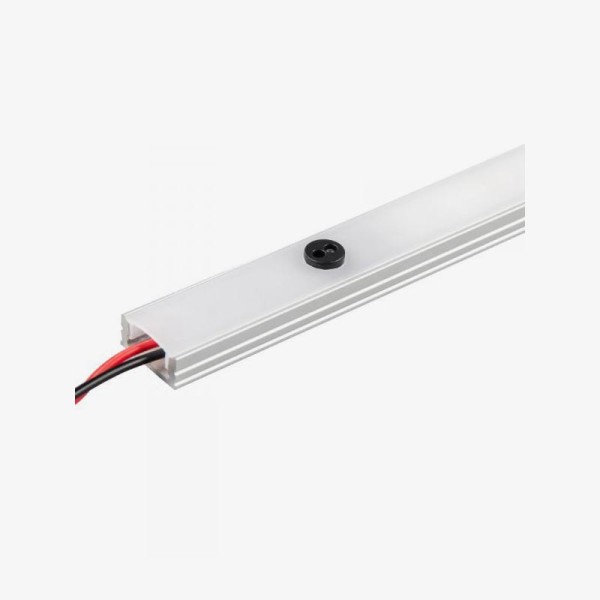

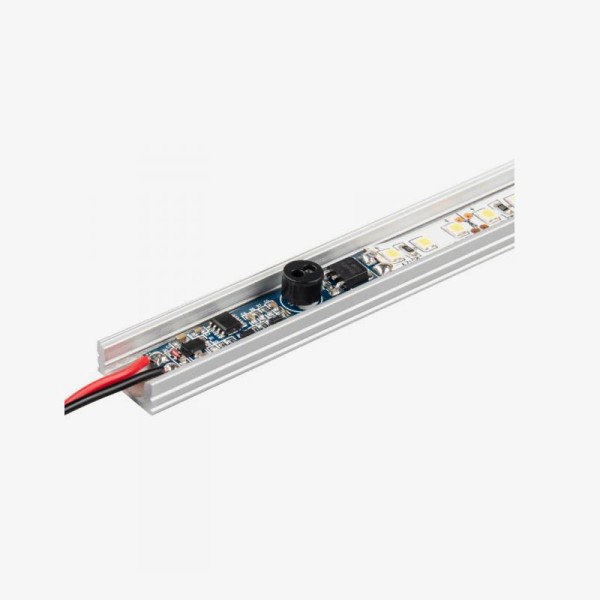

Modul se pričvršćuje unutar aluminijskog profila pomoću obostrano ljepljive 3M trake. Na polikarbonatnom difuzoru potrebno je izraditi otvor približne veličine 7 × 5 mm i postaviti glavu senzora neposredno ispod otvora.
S koje udaljenosti senzor prepoznaje pokret?
Deklarirana udaljenost detekcije iznosi do približno 8 cm, uz kut detekcije od približno 15 do 30 stupnjeva. Stvarni domet može ovisiti o položaju senzora, veličini otvora i izvedbi difuzora.
Gdje se beskontaktni senzor najčešće upotrebljava?
Zbog kompaktnih dimenzija prikladan je za kuhinjske elemente, ormare, police, vitrine, stolne svjetiljke, rasvjetu uz krevet i druge unutarnje LED instalacije izvedene u aluminijskim profilima.
