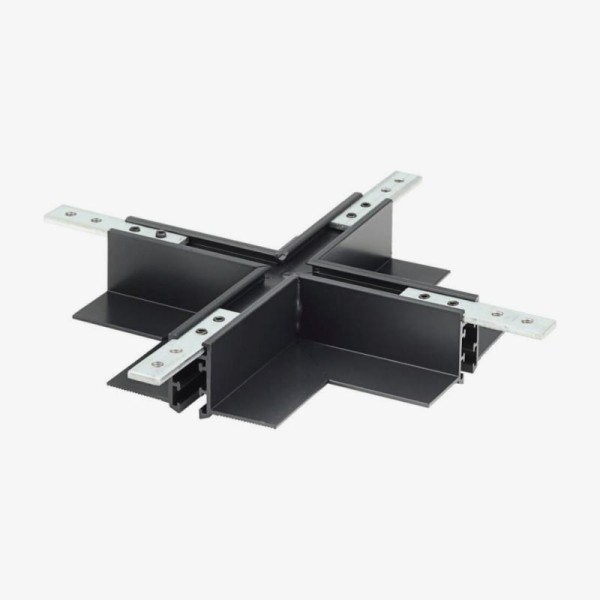

X spoj za ugradbenu magnetnu tračnu šina za LED rasvjetu M05

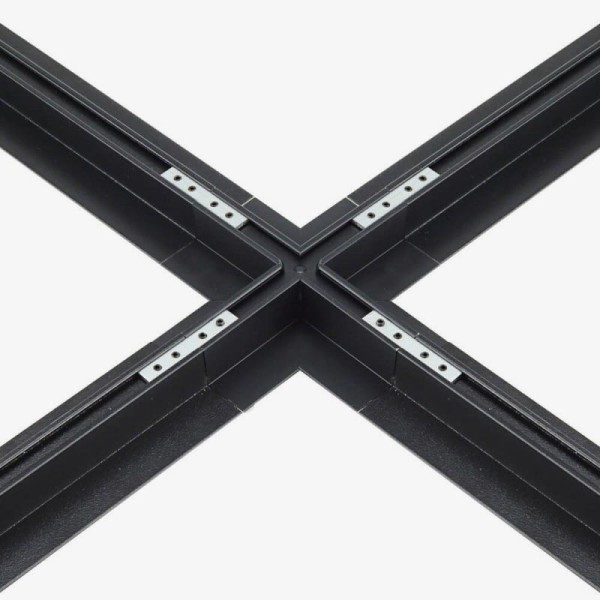

OPTONICA ugradbeni X-element Magnetic Line M05-R namijenjen je povezivanju četiriju ugradbenih magnetnih tračnica u križnu konfiguraciju. Omogućuje izvedbu dviju međusobno okomitih linija koje se sijeku pod kutom od 90°, čime se tračni sustav može nastaviti u četiri razl..
OPTONICA ugradbeni X-element Magnetic Line M05-R namijenjen je povezivanju četiriju ugradbenih magnetnih tračnica u križnu konfiguraciju. Omogućuje izvedbu dviju međusobno okomitih linija koje se sijeku pod kutom od 90°, čime se tračni sustav može nastaviti u četiri različita smjera iz jedne središnje točke. Takav raspored posebno je koristan pri oblikovanju složenijih sustava rasvjete u većim stambenim prostorima, uredima, hotelima, restoranima, trgovinama, galerijama, izložbenim prostorima i drugim arhitektonski zahtjevnim interijerima.
Model 15332 razvijen je posebno za ugradbene tračnice OPTONICA Magnetic Line M05-R. Crna aluminijska konstrukcija omogućuje stabilno mehaničko povezivanje četiriju tračnica i vizualno se usklađuje s ostalim komponentama M05 sustava. Ugradbena izvedba omogućuje gotovo potpuno uklapanje elementa i pripadajućih tračnica u odgovarajuće pripremljenu površinu, pa završena instalacija zadržava čistu, preciznu i povezanu arhitektonsku liniju.
Za električno povezivanje sva četiri kraka potreban je X-spojnik Magnetic Line M05, šifra 15305. Električni X-spojnik nije uključen u isporuku i kupuje se zasebno. X-element ne sadrži LED izvor ni napajanje, već je konstrukcijska komponenta kompletnog niskonaponskog sustava Magnetic Line M05 koji radi na 48 V DC. Za funkcionalnu instalaciju potrebno je odabrati odgovarajuće M05-R tračnice, 48 V DC napajanje, električne konektore i kompatibilne magnetne svjetiljke. Stupanj zaštite IP20 ograničava uporabu na suhe unutarnje prostore.
Vrsta proizvoda / proizvođač: Ugradbeni X-element za magnetne tračnice / OPTONICA
Model / šifra / EAN: M05-R / 15332 / LN1-A5 / 3801057153322
Kompatibilnost: Ugradbene magnetne tračnice Magnetic Line M05-R
Oblik elementa: X-spoj s četiri priključna kraka u istoj ravnini
Broj povezanih tračnica: 4
Namjena: Križanje i nastavak tračnog sustava u četiri smjera pod kutovima od 90°
Sustav / radni napon: Niskonaponski magnetni tračni sustav M05 / 48 V DC
Materijal: Aluminij
Boja kućišta: Crna

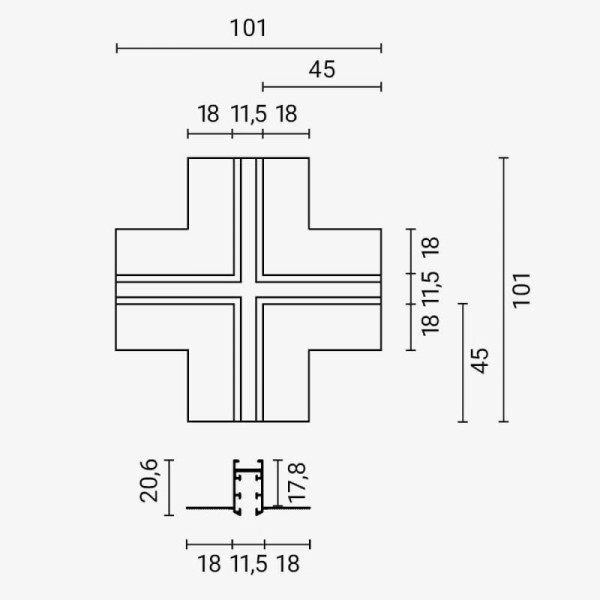

Ugradbene dimenzije: Prema tehničkoj i montažnoj skici proizvođača
Električno povezivanje: Potreban X-spojnik Magnetic Line M05, šifra 15305

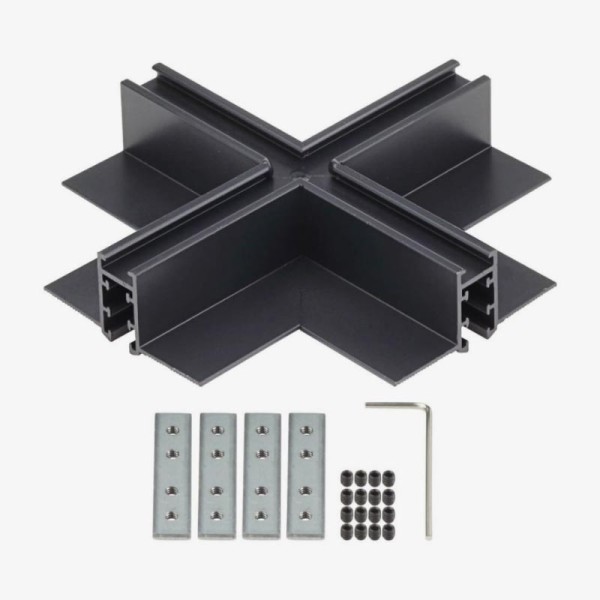

Sadržaj isporuke: 1 × ugradbeni X-element; električni X-spojnik nije uključen
Stupanj zaštite / uporaba: IP20 / suhi unutarnji prostori
Certifikati / sukladnost: CE i RoHS
Jamstvo: 2 godine
Česta pitanja – OPTONICA ugradbeni X-element M05-R 15332
Čemu služi ugradbeni X-element M05-R?
OPTONICA 15332 omogućuje povezivanje četiriju ugradbenih Magnetic Line M05-R tračnica u križnu konfiguraciju, tako da se sustav nastavlja u četiri smjera iz jedne središnje točke.
Koliko se tračnica može povezati X-elementom?
X-element povezuje četiri ugradbene tračnice u istoj ravnini. Tračnice oblikuju dvije međusobno okomite linije koje se sijeku pod kutom od 90°.
S kojim je magnetnim tračnicama element kompatibilan?
Element je namijenjen ugradbenim tračnicama OPTONICA Magnetic Line M05-R. Nije odgovarajuća zamjena za X-elemente nadgradnih izvedbi ni za magnetne tračnice drugih sustava.
Je li električni X-spojnik uključen u isporuku?
Ne. Za električno povezivanje sva četiri kraka potreban je X-spojnik Magnetic Line M05, šifra 15305, koji nije uključen u isporuku i kupuje se zasebno.
Sadrži li X-element napajanje ili LED rasvjetu?
Ne. Proizvod je konstrukcijski element tračnog sustava i ne sadrži LED izvor ni napajanje. Za rad su potrebni odgovarajuće 48 V DC napajanje, električni konektori, M05-R tračnice i kompatibilne magnetne svjetiljke.
Od čega je X-element izrađen i gdje se može koristiti?
X-element izrađen je od aluminija i ima crnu završnu obradu. Zaštićen je prema IP20 i namijenjen suhim unutarnjim prostorima, a jamstvo na proizvod iznosi 2 godine.
