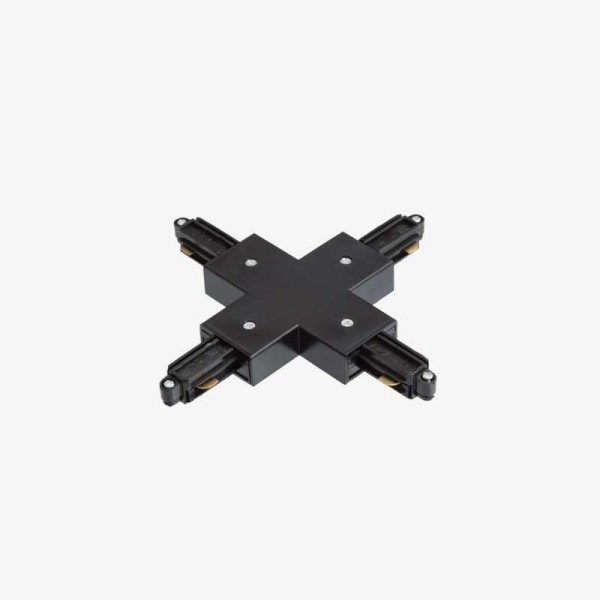

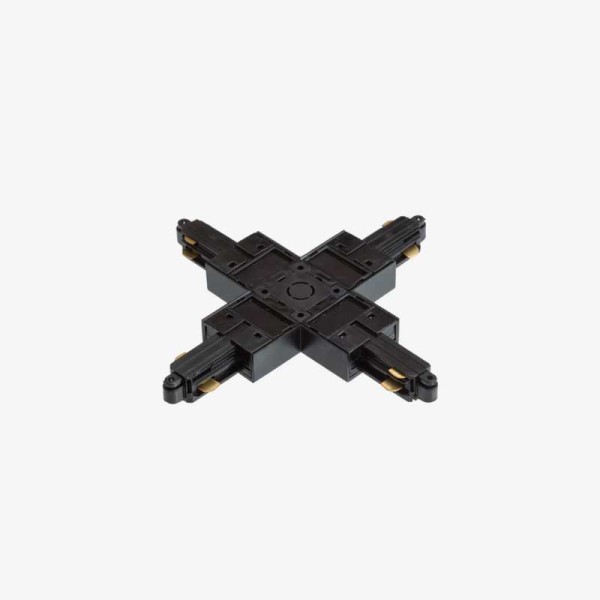

X konektor za monofazni tračni sustav 1F
1F X-spojnica služi za povezivanje i grananje četiriju kompatibilnih jednofaznih tračnih šina s jednim strujnim krugom. Omogućuje oblikovanje trase rasvjete u obliku slova X te prilagodbu rasporedu prostora, primjerice za povezivanje dviju trasa u križnom spoju prema izl..
1F X-spojnica služi za povezivanje i grananje četiriju kompatibilnih jednofaznih tračnih šina s jednim strujnim krugom. Omogućuje oblikovanje trase rasvjete u obliku slova X te prilagodbu rasporedu prostora, primjerice za povezivanje dviju trasa u križnom spoju prema izložbenoj površini ili radnoj zoni.
Spojnica ima mogućnost dovoda napajanja, pa se preko nje može riješiti i priključivanje sustava na električnu instalaciju. Pri povezivanju četiri kraka potrebno je uskladiti orijentaciju šina i raspored kontakata prema uputama 1F sustava.
Nazivni napon iznosi 230 V, a maksimalna deklarirana struja spojnice 16 A. Ukupno dopušteno opterećenje mora odgovarati i ograničenjima šina, ostalih komponenti te zaštite strujnog kruga. Proizvođač navodi duljinu 95 mm, visinu 18 mm i masu 525 g.
Dostupne su bijela izvedba R12278, crna R12279 i srebrno siva R12280. Spojnica je izrađena od plastike, bakra i metala. Montažu i električno povezivanje treba izvesti stručna osoba uz isključeno napajanje, prema uputama sustava. Jamstvo iznosi 2 godine.
Vrsta proizvoda / proizvođač: X-spojnica za tračnu šinu / RENDL
Sustav: 1F – jedan strujni krug
Oblik spoja: Grananje u obliku slova X
Broj priključnih krakova: 4
Mogućnost dovoda napajanja: Da
Nazivni napon: 230 V
Maksimalna struja: 16 A
Deklarirana duljina / visina: 95 mm / 18 mm
Masa proizvoda: 525 g
Bijela izvedba / EAN: R12278 / 8595685411750
Crna izvedba / EAN: R12279 / 8595685411767
Srebrno siva izvedba / EAN: R12280 / 8595685411774
Materijal: Plastika / bakar / metal
Jamstvo: 2 godine
Česta pitanja – 1F X-spojnica
Čemu služi ova X-spojnica?
Služi za povezivanje i grananje četiriju kompatibilnih RENDL 1F tračnih šina u obliku slova X.
Može li se preko spojnice dovesti napajanje?
Da. Proizvođač navodi mogućnost dovoda napajanja preko ove spojnice. Priključivanje treba izvesti prema uputama RENDL 1F sustava.
Koliko se šina može povezati?
X-spojnica ima četiri priključna kraka za križno povezivanje četiri kompatibilne RENDL 1F šine. Pri montaži treba uskladiti orijentaciju šina i raspored kontakata prema uputama sustava.
Koji su napon i maksimalna struja?
Nazivni napon je 230 V, a maksimalna deklarirana struja spojnice 16 A. Dopušteno opterećenje cijele instalacije ovisi i o ograničenjima ostalih komponenti i zaštite strujnog kruga.
Koje su boje dostupne?
Dostupne su bijela R12278, crna R12279 i srebrno siva R12280.
Od čega je spojnica izrađena i koliko traje jamstvo?
Spojnica je izrađena od plastike, bakra i metala. Jamstvo iznosi 2 godine.
