Vertikalni vanjski kutni spoj za ugradbenu magnetnu tračnu šina za LED rasvjetu M05
OPTONICA vanjski vertikalni ugradbeni kutni element M05-R namijenjen je povezivanju dviju ugradbenih magnetnih tračnica preko izbočenog vanjskog kuta između međusobno okomitih površina. Omogućuje promjenu smjera tračnog sustava za 90° na vanjskom prijelazu, primjerice pr..
OPTONICA vanjski vertikalni ugradbeni kutni element M05-R namijenjen je povezivanju dviju ugradbenih magnetnih tračnica preko izbočenog vanjskog kuta između međusobno okomitih površina. Omogućuje promjenu smjera tračnog sustava za 90° na vanjskom prijelazu, primjerice pri nastavku rasvjete sa stropa na vanjsku stranu zida, preko izbočenog stupa ili druge arhitektonske konstrukcije. Tako se može oblikovati uredna, precizna i vizualno neprekinuta linija magnetne rasvjete u stambenim, poslovnim, prodajnim, ugostiteljskim i izložbenim prostorima.
Model 15330 razvijen je posebno za ugradbene tračnice OPTONICA Magnetic Line M05-R. Njegova konstrukcija omogućuje gotovo potpuno uklapanje u odgovarajuće pripremljene površine, dok crna završna obrada odgovara ostalim komponentama M05 sustava. Element je izrađen od aluminija i plastike, čime se osiguravaju stabilan mehanički spoj, precizno poravnanje tračnica i dugotrajnost pravilno izvedene instalacije.
Za električno povezivanje tračnica potreban je fleksibilni spojnik Magnetic Line M05, šifra 15302. Fleksibilni spojnik nije uključen u isporuku i mora se naručiti zasebno. Kutni element ne sadrži LED izvor svjetlosti ni napajanje, već se koristi kao konstrukcijska komponenta kompletnog niskonaponskog sustava Magnetic Line M05 koji radi na 48 V DC. Zbog stupnja zaštite IP20 proizvod je namijenjen isključivo za montažu u suhim unutarnjim prostorima.
Vrsta proizvoda / proizvođač: Vanjski vertikalni ugradbeni kutni element / OPTONICA
Model / šifra / EAN: M05-R / 15330 / LN1-A5 / 3801057153308
Kompatibilnost: Ugradbene magnetne tračnice Magnetic Line M05-R
Namjena: Povezivanje dviju ugradbenih tračnica preko vanjskog vertikalnog kuta od 90°
Sustav / radni napon: Niskonaponski magnetni tračni sustav M05 / 48 V DC
Materijal: Aluminij i plastika
Boja kućišta: Crna
Dimenzije proizvoda: 50 × 50 × 20,6 mm (Š × D × V)

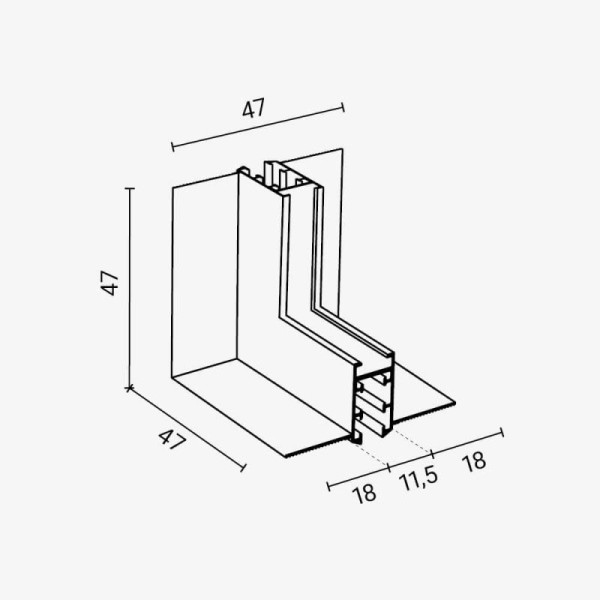

Ugradbene dimenzije: Prema montažnoj skici proizvođača
Električno povezivanje: Potreban fleksibilni spojnik M05, šifra 15302
Sadržaj isporuke: 1 × vanjski vertikalni ugradbeni kutni element; fleksibilni spojnik nije uključen
Stupanj zaštite / uporaba: IP20 / suhi unutarnji prostori
Certifikati / sukladnost: CE i RoHS
Jamstvo: 2 godine
Česta pitanja – OPTONICA vanjski vertikalni ugradbeni kut M05-R 15330
Čemu služi vanjski vertikalni ugradbeni kut M05-R?
OPTONICA 15330 omogućuje povezivanje dviju ugradbenih Magnetic Line M05-R tračnica preko izbočenog vanjskog vertikalnog kuta od 90°.
Gdje se može upotrijebiti ovaj kutni element?
Element se koristi na vanjskom prijelazu između dviju međusobno okomitih površina, primjerice na izbočenom zidu, stupu ili prijelazu sa stropa na vanjsku stranu zidne konstrukcije.
S kojim je magnetnim tračnicama kompatibilan?
Element je namijenjen ugradbenim magnetnim tračnicama OPTONICA Magnetic Line M05-R. Nije odgovarajuća zamjena za kutne elemente nadgradnih M05-S tračnica.
Je li fleksibilni električni spojnik uključen u isporuku?
Ne. Za prijenos napajanja između povezanih tračnica potreban je fleksibilni spojnik Magnetic Line M05, šifra 15302, koji se kupuje zasebno.
Koja je razlika između vanjskog, unutarnjeg i horizontalnog kutnog elementa?
Model 15330 koristi se na izbočenom vanjskom vertikalnom kutu. Model 15329 namijenjen je unutarnjem vertikalnom kutu, dok model 15328 povezuje dvije tračnice pod kutom od 90° u istoj ravnini.
Od čega je element izrađen i kolike su njegove dimenzije?
Element je izrađen od aluminija i plastike, ima crnu završnu obradu i dimenzije 50 × 50 × 20,6 mm. Stupanj zaštite je IP20, a jamstvo na proizvod iznosi 2 godine.
