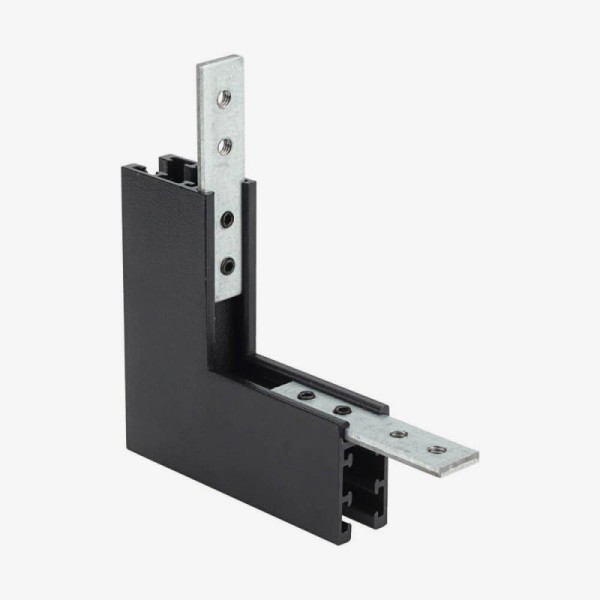

Vanjski vertikalni kutni spoj za nadgradnu magnetnu tračnu šina za LED rasvjetu M05
OPTONICA M05-S vanjski vertikalni kutni element namijenjen je preciznom oblikovanju 48 V magnetskih tračnih sustava na vanjskim vertikalnim kutovima, bridovima i prijelazima. Omogućuje uredan nastavak magnetske tračnice preko istaknutog vanjskog kuta, primjerice pri prij..
OPTONICA M05-S vanjski vertikalni kutni element namijenjen je preciznom oblikovanju 48 V magnetskih tračnih sustava na vanjskim vertikalnim kutovima, bridovima i prijelazima. Omogućuje uredan nastavak magnetske tračnice preko istaknutog vanjskog kuta, primjerice pri prijelazu rasvjetne trase između stropa i zida ili između drugih međusobno okomitih površina. Na taj način zadržava se čista i neprekinuta linija sustava bez improviziranih spojeva, što je posebno važno u modernim stambenim, poslovnim, prodajnim, hotelskim, ugostiteljskim i izložbenim prostorima.
Element je izrađen od aluminija koji osigurava stabilnost, precizno poravnanje i dugotrajnost instalacije. Crna završna obrada potpuno je usklađena s OPTONICA Magnetic Line M05-S nadgradnim i ovjesnim tračnicama. Proizvod je dio niskonaponskog sustava radnog napona 48 V DC i predviđen je za uporabu u suhim unutarnjim prostorima. Za električno povezivanje i prijenos napajanja između dvaju dijelova tračnice obvezno je koristiti fleksibilni konektor M05, šifra 15302. Fleksibilni konektor nije uključen u isporuku i kupuje se zasebno. Montažu treba izvoditi uz isključeno napajanje, prema uputama za M05 sustav i uz korištenje međusobno kompatibilnih originalnih komponenti.
Vrsta proizvoda / proizvođač: Vanjski vertikalni kutni element za magnetske tračnice / OPTONICA LED
Serija / izvedba: Magnetic Line M05 / M05-S
Šifra proizvoda: 15318
EAN: 3801057153186
Proizvođačka oznaka: LN1-A5
Namjena: Izrada vanjskog vertikalnog prijelaza između M05-S magnetskih tračnica
Kompatibilnost: OPTONICA Magnetic Line M05-S nadgradne i ovjesne tračnice
Radni napon sustava: 48 V DC
Materijal: Aluminij
Boja kućišta: Crna

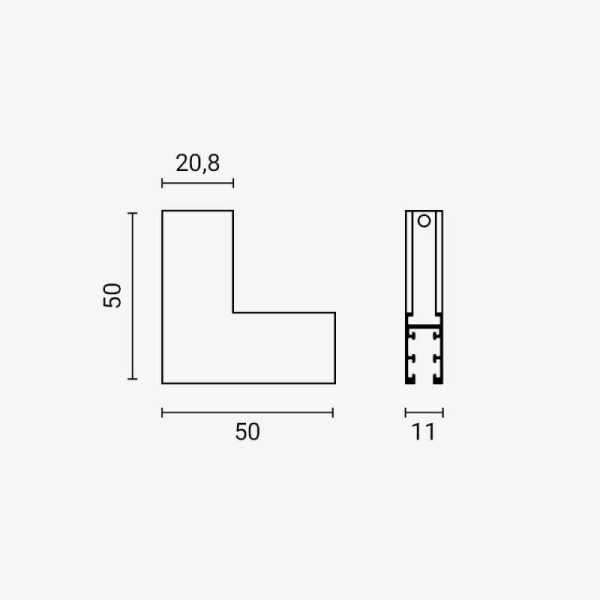

Dimenzije: 50 × 50 × 20,8 mm (Š × D × V)
Stupanj zaštite: IP20 – za suhe unutarnje prostore
Certifikati: CE i RoHS
Nije uključeno: Fleksibilni konektor M05, šifra 15302, potreban za električno povezivanje tračnica
Jamstvo: 2 godine
Česta pitanja – OPTONICA M05 vanjski vertikalni kutni element 15318
Čemu služi vanjski vertikalni kutni element M05 15318?

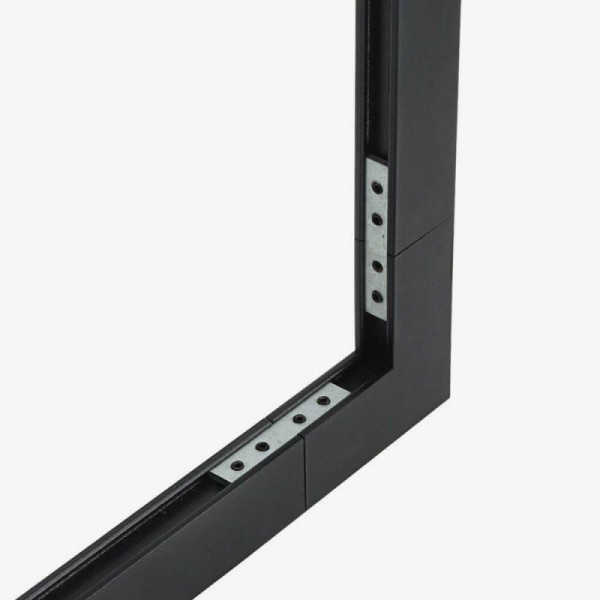

Element omogućuje nastavak OPTONICA Magnetic Line M05-S tračnice preko vanjskog vertikalnog kuta ili istaknutog brida, uz očuvanje pravilnog poravnanja i urednog izgleda rasvjetne instalacije.
Koja je razlika između vanjskog i unutarnjeg vertikalnog kutnog elementa?
Vanjski element 15318 koristi se na istaknutom vanjskom bridu, dok je unutarnji element 15317 namijenjen udubljenom unutarnjem kutu. Prije naručivanja potrebno je provjeriti smjer planiranog prijelaza tračnice.
S kojim je magnetskim tračnicama element 15318 kompatibilan?
Kompatibilan je s nadgradnim i ovjesnim magnetskim tračnicama OPTONICA Magnetic Line M05-S. Nije namijenjen ugradbenoj seriji M05-R ni tračnicama drugih dimenzija ili proizvođača.
Je li fleksibilni konektor uključen u isporuku?
Ne. Fleksibilni konektor Magnetic Line M05, šifra 15302, nije uključen. Potrebno ga je kupiti zasebno kako bi se između spojenih dijelova tračnice ostvarilo pravilno električno povezivanje i prijenos napajanja.
Može li se ovaj element koristiti u vanjskim prostorima?
Ne. Proizvod ima zaštitu IP20 i namijenjen je suhim unutarnjim prostorima. Ne smije se izlagati vodi, kondenzaciji, kiši ni povećanoj količini vlage.
Od kojeg je materijala izrađen i kolike su njegove dimenzije?
Vanjski vertikalni kutni element izrađen je od aluminija, ima crnu završnu obradu i dimenzije 50 × 50 × 20,8 mm. Jamstvo na proizvod iznosi 2 godine.
