Ugradbeno napajanje 150W 48 V za magnetnu tračnu šinu za LED rasvjetu M05
OPTONICA 15309 ugradbeno je napajanje za magnetsku rasvjetu MAGNETIC LINE M05. Pretvara mrežni napon 220–240 V AC u izlazni napon 48 V DC, uz nazivnu izlaznu struju 3,13 A i maksimalnu snagu 150 W. Namijenjeno je napajanju kompatibilnih M05 svjetiljki u stambenim i poslo..
OPTONICA 15309 ugradbeno je napajanje za magnetsku rasvjetu MAGNETIC LINE M05. Pretvara mrežni napon 220–240 V AC u izlazni napon 48 V DC, uz nazivnu izlaznu struju 3,13 A i maksimalnu snagu 150 W. Namijenjeno je napajanju kompatibilnih M05 svjetiljki u stambenim i poslovnim interijerima.

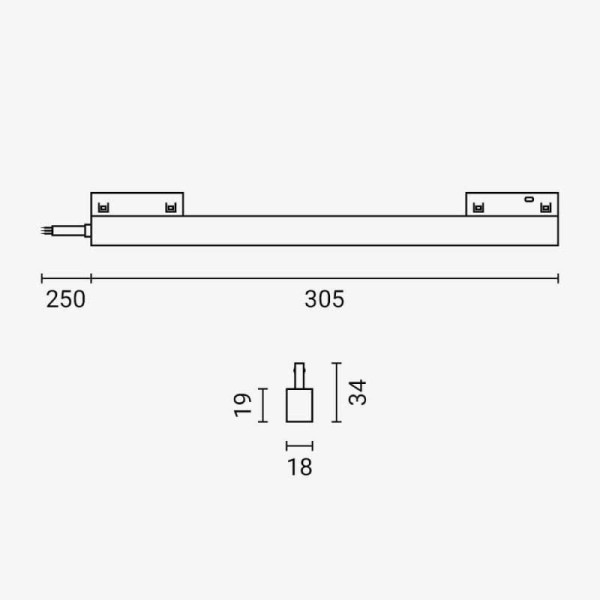

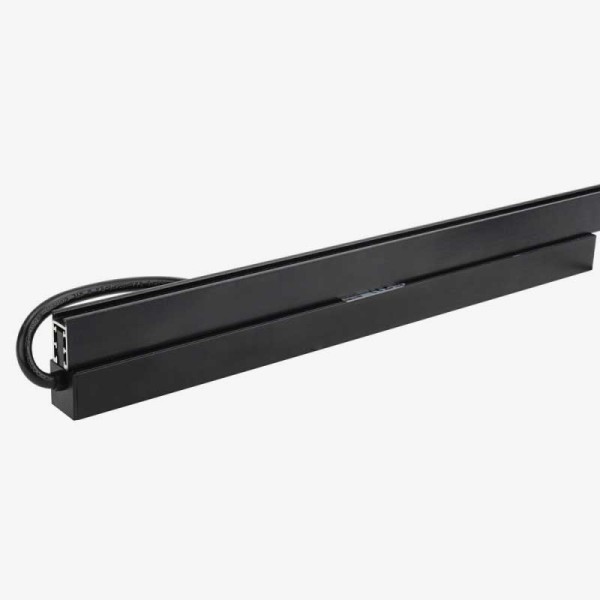

Vitko aluminijsko kućište pomaže odvođenju topline i omogućuje kompaktnu izvedbu instalacije. Dimenzije s prihvatom iznose 305 × 18 × 34 mm, a bez prihvata 305 × 18 × 19 mm. Priključni kabel dug je približno 25 cm. Napajanje je predviđeno za sustav M05; pri odabiru treba provjeriti izvedbu šine i raspoloživi prostor za montažu.
Snagu svih priključenih svjetiljki potrebno je zbrojiti prije odabira napajanja. Za planiranje s približno 20 % slobodnog kapaciteta može se predvidjeti oko 120 W ukupnog opterećenja. To je preporuka za dimenzioniranje, dok nazivna maksimalna snaga ostaje 150 W.
Zaštita IP20 namijenjena je unutarnjim suhim prostorima. Pri ugradnji treba omogućiti odvođenje topline te odabrati presjek vodiča prema struji i duljini instalacije. Mrežni priključak treba izvesti stručna osoba uz isključeno napajanje. Jamstvo iznosi 2 godine.
Vrsta proizvoda / proizvođač: Ugradbeno napajanje / OPTONICA LED
Model / EAN: 15309 / 3801057153094
Kompatibilnost: MAGNETIC LINE M05
Maksimalna izlazna snaga: 150 W
Ulazni napon: 220–240 V AC
Izlazni napon: 48 V DC
Nazivna izlazna struja: 3,13 A
Dimenzije s prihvatom: 305 × 18 × 34 mm
Dimenzije bez prihvata: 305 × 18 × 19 mm
Duljina priključnog kabela: Približno 25 cm
Materijal kućišta: Aluminij
Stupanj zaštite: IP20
Područje uporabe: Unutarnji suhi prostori
Oznake usklađenosti: CE i RoHS
Jamstvo: 2 godine
Česta pitanja – napajanje M05 15309
Za koji je sustav predviđeno napajanje 15309?
Predviđeno je za kompatibilne šine i svjetiljke OPTONICA MAGNETIC LINE M05. Prije ugradnje potrebno je provjeriti izvedbu šine i prostor za prihvat napajanja.
Koji su ulazni i izlazni napon?
Ulaz je 220–240 V AC, a izlaz 48 V DC. Nazivna izlazna struja iznosi 3,13 A.
Koliku snagu svjetiljki može napajati?
Maksimalna izlazna snaga je 150 W. Za planiranje s približno 20 % slobodnog kapaciteta preporučuje se oko 120 W ukupne snage svjetiljki.
Koje su dimenzije napajanja?
Dimenzije s prihvatom iznose 305 × 18 × 34 mm, a bez prihvata 305 × 18 × 19 mm. Priključni kabel dug je približno 25 cm.
Može li se napajanje koristiti na otvorenom?
Zaštita IP20 predviđena je za unutarnje suhe prostore. Napajanje treba ugraditi na mjesto zaštićeno od vode, uz osigurano odvođenje topline.
Može li se priključiti na obični zidni prigušivač?
U provjerenoj specifikaciji nije potvrđena podrška za mrežno prigušivanje. Za upravljanje rasvjetom potrebno je odabrati izričito kompatibilne komponente sustava M05.
