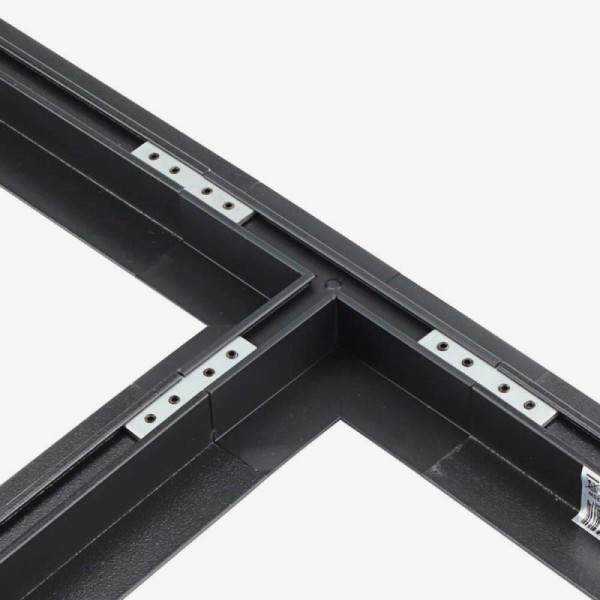

T spoj za ugradbenu magnetnu tračnu šina za LED rasvjetu M05
OPTONICA ugradbeni T-element Magnetic Line M05-R namijenjen je povezivanju triju ugradbenih magnetnih tračnica u jednoj ravnini. Omogućuje nastavak glavne linije tračnog sustava uz istodobno dodavanje okomitog odvojka pod kutom od 90°, čime se mogu oblikovati složenije i..
OPTONICA ugradbeni T-element Magnetic Line M05-R namijenjen je povezivanju triju ugradbenih magnetnih tračnica u jednoj ravnini. Omogućuje nastavak glavne linije tračnog sustava uz istodobno dodavanje okomitog odvojka pod kutom od 90°, čime se mogu oblikovati složenije i funkcionalnije konfiguracije rasvjete. T-raspored posebno je koristan u većim stambenim prostorima, uredima, hotelima, restoranima, trgovinama, galerijama, izložbenim prostorima i drugim interijerima u kojima je rasvjetu potrebno rasporediti u više smjerova.
Model 15331 razvijen je posebno za ugradbene tračnice OPTONICA Magnetic Line M05-R. Njegova crna aluminijska konstrukcija odgovara završnoj obradi ostalih dijelova sustava i omogućuje stabilno mehaničko povezivanje triju tračnica. Ugradbena izvedba omogućuje gotovo potpuno uklapanje u odgovarajuće pripremljen strop ili drugu površinu, pa nakon pravilne montaže sustav zadržava čistu i vizualno povezanu arhitektonsku liniju.
Za električno povezivanje sva tri kraka potreban je T-spojnik Magnetic Line M05, šifra 15304. Električni T-spojnik nije uključen u isporuku i kupuje se zasebno. T-element ne sadrži LED izvor ni napajanje, već je konstrukcijski dio kompletnog niskonaponskog sustava Magnetic Line M05 koji radi na 48 V DC. Prilikom planiranja potrebno je odabrati odgovarajuće M05-R tračnice, 48 V DC napajanje, električne konektore i kompatibilne magnetne svjetiljke. Stupanj zaštite IP20 ograničava uporabu na suhe unutarnje prostore.
Vrsta proizvoda / proizvođač: Ugradbeni T-element za magnetne tračnice / OPTONICA
Model / šifra / EAN: M05-R / 15331 / LN1-A5 / 3801057153315
Kompatibilnost: Ugradbene magnetne tračnice Magnetic Line M05-R
Oblik elementa: T-spoj s tri priključna kraka u istoj ravnini
Namjena: Nastavak glavne linije uz okomito odvajanje dodatne tračnice pod kutom od 90°
Sustav / radni napon: Niskonaponski magnetni tračni sustav M05 / 48 V DC
Materijal: Aluminij
Boja kućišta: Crna
Ugradbene dimenzije: Prema tehničkoj i montažnoj skici proizvođača
Električno povezivanje: Potreban T-spojnik Magnetic Line M05, šifra 15304
Sadržaj isporuke: 1 × ugradbeni T-element; električni T-spojnik nije uključen
Način montaže: Ugradnja između triju pravilno pripremljenih M05-R tračnica
Stupanj zaštite / uporaba: IP20 / suhi unutarnji prostori
Certifikati / sukladnost: CE i RoHS
Jamstvo: 2 godine
Česta pitanja – OPTONICA ugradbeni T-element M05-R 15331
Čemu služi ugradbeni T-element M05-R?
OPTONICA 15331 omogućuje povezivanje triju ugradbenih Magnetic Line M05-R tračnica u T-konfiguraciju, s glavnom linijom i dodatnim odvojkom pod kutom od 90°.
Koliko se tračnica može povezati T-elementom?
T-element povezuje tri ugradbene tračnice u istoj ravnini. Dvije tračnice oblikuju ravni nastavak, dok se treća priključuje okomito na glavnu liniju.
S kojim je magnetnim tračnicama element kompatibilan?
Element je namijenjen ugradbenim tračnicama OPTONICA Magnetic Line M05-R. Nije odgovarajuća zamjena za T-elemente nadgradne izvedbe ni za magnetne tračnice drugih sustava.
Je li električni T-spojnik uključen u isporuku?
Ne. Za električno povezivanje sva tri kraka potreban je T-spojnik Magnetic Line M05, šifra 15304, koji nije uključen u isporuku i kupuje se zasebno.
Sadrži li T-element napajanje ili LED rasvjetu?
Ne. Proizvod je konstrukcijski element tračnog sustava i ne sadrži LED izvor ni napajanje. Za rad su potrebni odgovarajuće 48 V DC napajanje, električni konektori, M05-R tračnice i kompatibilne magnetne svjetiljke.
Od čega je T-element izrađen i gdje se može koristiti?
T-element izrađen je od aluminija i ima crnu završnu obradu. Zaštićen je prema IP20 i namijenjen suhim unutarnjim prostorima, a jamstvo na proizvod iznosi 2 godine.
