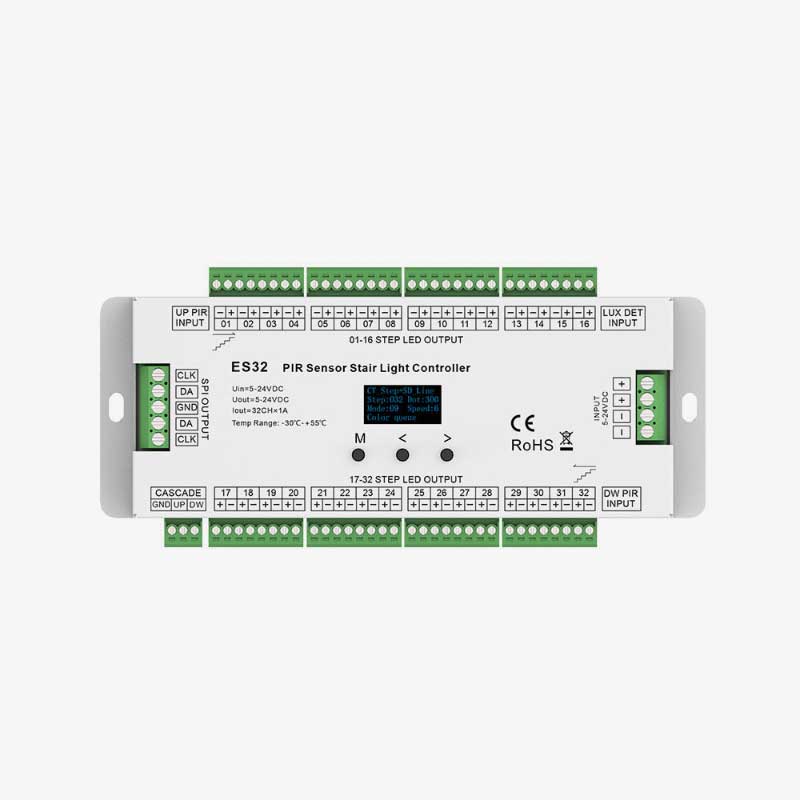

32-kanalni kontroler za LED rasvjetu stepenica 5-24V – PIR+Luxomat - SPI
ES32 profesionalni je 32-kanalni kontroler za automatsku i sekvencijalnu LED rasvjetu stepenica. Sustav koristi dva PIR senzora za prepoznavanje smjera kretanja – prema gore ili prema dolje – te automatski pali stepenice odgovarajućim redoslijedom. Kontroler radi na ..
ES32 profesionalni je 32-kanalni kontroler za automatsku i sekvencijalnu LED rasvjetu stepenica. Sustav koristi dva PIR senzora za prepoznavanje smjera kretanja – prema gore ili prema dolje – te automatski pali stepenice odgovarajućim redoslijedom. Kontroler radi na 5–24 V DC, omogućuje do 32 zasebna constant-voltage izlaza s maksimalno 1 A po kanalu te dodatno ima dvije SPI(TTL) signalne grupe za upravljanje kompatibilnim digitalnim RGB LED trakama. Integrirani OLED zaslon omogućuje podešavanje broja stepenica, brzine, svjetline, načina paljenja i gašenja, vremenske odgode te praga senzora dnevnog svjetla. ES32 je idealno rješenje za moderne kuće, vile, hotele, poslovne objekte i druge prostore gdje se želi automatska, sigurna i vizualno atraktivna rasvjeta stubišta.
Vrsta proizvoda: Automatski kontroler LED rasvjete stepenica s PIR senzorima
Ulazni napon: 5–24 V DC
Izlazni napon: 32 × 5–24 V DC
Broj constant-voltage izlaznih kanala: 32
Maksimalna izlazna struja: 1 A po kanalu
Ukupna maksimalna izlazna struja: do 32 A, uz odgovarajuće napajanje i pravilno dimenzioniranu instalaciju
Maksimalna snaga po kanalu na 5 V: 5 W
Maksimalna snaga po kanalu na 12 V: 12 W
Maksimalna snaga po kanalu na 24 V: 24 W
Maksimalna ukupna snaga na 5 V: do 160 W
Maksimalna ukupna snaga na 12 V: do 384 W
Maksimalna ukupna snaga na 24 V: do 768 W
Izlazni tip: Constant Voltage + SPI(TTL)
SPI izlazi: 2 grupe istog SPI(TTL) signala
Vrsta LED traka: Jednobojne constant-voltage LED trake i kompatibilne digitalne RGB SPI LED trake
Maksimalni broj stepenica s klasičnim LED trakama: 32
Maksimalni broj digitalnih piksela: do 960, ovisno o odabranom SPI načinu rada
Način aktivacije: PIR senzori kretanja za smjer gore i dolje
Broj PIR senzora: 2
Domet PIR senzora: do približno 3 m
Kut detekcije PIR senzora: približno 30° ±10°
Senzor dnevnog svjetla: Da
Podesivi prag senzora dnevnog svjetla: 10 / 30 / 50 / 100 / 150 / 200 lux ili OFF
Funkcija senzora dnevnog svjetla: Sprječava automatsko uključivanje rasvjete kada je ambijentalno osvjetljenje iznad zadanog praga
OLED zaslon: Da
Upravljačke tipke: 3 tipke za konfiguraciju sustava
Broj osnovnih radnih načina: 4
White Step način: Sekvencijalno upravljanje jednobojnom LED rasvjetom stepenica
Color Flow način: Animirani efekti na ravnoj digitalnoj RGB pixel LED traci
Color Step način: Digitalni RGB efekti raspoređeni po stepenicama
White Step + Color Flow način: Istodobno upravljanje jednobojnom rasvjetom stepenica i digitalnom RGB rasvjetom
Podesiva svjetlina: 8 razina
Podesiva brzina efekta: 8 razina
Načini gašenja: Sinkronizirano gašenje s odgodom, sekvencijalno gašenje i ponavljajući način rada
Podesiva odgoda gašenja: 5 s / 10 s / 15 s / 20 s / 30 s / 1 min / 3 min / 5 min / 10 min ili bez automatskog gašenja
Smjer paljenja: Automatski prema smjeru kretanja korisnika – gore ili dolje
Push switch ulaz: Da
Funkcija vanjskog tipkala: Može služiti kao indukcijski ulaz ili All-On naredba
Kaskadno povezivanje: Da – moguće povezati dva ES32 kontrolera
Brzi samotest: Da
Isključivanje neispravnog kanala: Da – pojedinačni kanal od 1 do 32 može se programski deaktivirati
Zaštita od pregrijavanja: Da
Zaštita od kratkog spoja: Da
Kompatibilni digitalni IC protokoli: TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, WS2811, WS2812, TM1829, TM1914A, GW6205, GS8206, GS8208, LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, SM16703P i drugi podržani protokoli prema konfiguraciji kontrolera
Podesivi RGB redoslijed: Da
Radna temperatura: -30 °C do +55 °C
Maksimalna temperatura kućišta: +85 °C
Stupanj zaštite: IP20
Certifikati: CE i RoHS
Dimenzije kontrolera: 186 × 86 × 25,5 mm
Preporučena visina zidne montaže PIR senzora: približno 1–1,5 m
Maksimalna preporučena visina stropne montaže PIR senzora: približno 3 m
Promjer PIR senzora: približno 26 mm
Promjer montažnog otvora PIR senzora: približno 20 mm
Duljina kabela PIR senzora: približno 1,2 m
Produžni kabeli PIR senzora: 2 × 5 m
Duljina kabela senzora dnevnog svjetla: približno 30 cm
Dimenzije pakiranja: približno 200 × 90 × 70 mm
Bruto težina: približno 0,66 kg
Sadržaj pakiranja: 1 × ES32 kontroler, 2 × PIR senzor, 2 × produžni kabel PIR senzora 5 m, 1 × senzor dnevnog svjetla, odvijač i korisničke upute
Namjena: Automatsko sekvencijalno osvjetljenje stepenica pri detekciji kretanja
Primjena: Obiteljske kuće, vile, hoteli, apartmani, poslovni prostori, restorani, uredi i arhitektonske LED instalacije
Česta pitanja – SKYDANCE ES32 kontroler za LED rasvjetu stepenica
Čemu služi SKYDANCE ES32?
SKYDANCE ES32 služi za automatsko i sekvencijalno upravljanje LED rasvjetom stepenica. Dva PIR senzora prepoznaju dolazi li korisnik s gornje ili donje strane stubišta, a kontroler zatim pali LED rasvjetu odgovarajućim redoslijedom.
Koliko stepenica može kontrolirati ES32?
Za klasičnu jednobojnu constant-voltage LED rasvjetu ES32 ima 32 zasebna izlazna kanala i može upravljati s do 32 stepenice.
Na kojem naponu radi ES32?
ES32 radi na konstantnom naponu od 5 do 24 V DC. Napon LED napajanja mora odgovarati nazivnom naponu priključenih LED traka.
Kolika je maksimalna struja po kanalu?
Svaki od 32 constant-voltage izlazna kanala može isporučiti maksimalno 1 A.
Kolika je maksimalna snaga po jednoj stepenici?
Uz maksimalnu struju od 1 A po kanalu, maksimalna snaga jednog kanala iznosi 5 W na 5 V, 12 W na 12 V odnosno 24 W na 24 V.
Kolika je maksimalna ukupna snaga kontrolera?
Teoretski maksimum za 32 kanala od po 1 A iznosi do 160 W na 5 V, 384 W na 12 V odnosno 768 W na 24 V. Napajanje, presjek vodiča i instalacija moraju biti odgovarajuće dimenzionirani za stvarno opterećenje.
Dolaze li PIR senzori u kompletu?
Da. U kompletu se nalaze dva PIR senzora za detekciju kretanja s gornje i donje strane stubišta te dva produžna kabela duljine 5 metara.
Kako kontroler zna ide li osoba gore ili dolje?
Jedan PIR senzor postavlja se na donji, a drugi na gornji dio stubišta. Ovisno o tome koji senzor prvi registrira kretanje, ES32 pokreće sekvencu paljenja od donje prema gornjoj ili od gornje prema donjoj stepenici.
Koliki je domet PIR senzora?
Deklarirano područje detekcije PIR senzora je do približno 3 metra.
Koliki je kut detekcije PIR senzora?
Deklarirani kut detekcije je približno 30° uz toleranciju oko ±10°, što omogućuje relativno precizno usmjereno prepoznavanje prolaska osobe.
Ima li ES32 senzor dnevnog svjetla?
Da. U kompletu se nalazi senzor dnevnog svjetla koji može spriječiti uključivanje LED rasvjete kada je okolni prostor dovoljno osvijetljen.
Može li se podesiti osjetljivost na dnevno svjetlo?
Da. Prag senzora dnevnog svjetla može se postaviti na 10, 30, 50, 100, 150 ili 200 lux, a funkciju je moguće i potpuno isključiti.
Može li se podesiti brzina paljenja stepenica?
Da. ES32 omogućuje podešavanje brzine efekta kroz osam razina, pri čemu je razina 8 najbrža.
Može li se podesiti svjetlina LED traka?
Da. Svjetlina se može podešavati kroz osam razina, ovisno o odabranom načinu rada.
Može li se podesiti vrijeme nakon kojeg se rasvjeta gasi?
Da. Dostupne su odgode od 5, 10, 15, 20 i 30 sekundi te 1, 3, 5 i 10 minuta. Automatsko gašenje moguće je i isključiti.
Kako se stepenice gase nakon prolaska osobe?
ES32 podržava više načina gašenja, uključujući istodobno gašenje nakon zadane odgode te sekvencijalno gašenje stepenicu po stepenicu.
Može li ES32 upravljati digitalnim RGB LED trakama?
Da. Uz 32 constant-voltage kanala ES32 ima dvije SPI(TTL) signalne grupe za upravljanje kompatibilnim adresabilnim RGB LED trakama i podržava velik broj popularnih digitalnih IC protokola.
Podržava li ES32 WS2811 i WS2812 LED trake?
Da. WS2811 i WS2812 nalaze se među podržanim SPI digitalnim IC protokolima kontrolera ES32.
Koliko digitalnih piksela može kontrolirati ES32?
Ovisno o odabranom SPI načinu rada, ES32 može upravljati konfiguracijama s do približno 960 digitalnih piksela.
Koje načine rada podržava ES32?
ES32 ima četiri osnovna radna načina: White Step za jednobojnu rasvjetu stepenica, Color Flow za digitalnu RGB traku, Color Step za digitalne efekte po stepenicama te kombinirani White Step + Color Flow način.
Može li se na ES32 spojiti klasično tipkalo?
Da. Push switch ulaz može se koristiti kao dodatni signal za pokretanje sekvence ili za uključivanje svih svjetala, ovisno o postavljenoj funkciji kontrolera.
Mogu li se povezati dva ES32 kontrolera?
Da. Dva ES32 kontrolera mogu se kaskadno povezati, što je korisno kod složenijih ili većih stubišnih instalacija.
Što se događa ako jedan od 32 izlazna kanala prestane raditi?
ES32 omogućuje programsko deaktiviranje pojedinačnog neispravnog kanala, tako da se taj kanal može preskočiti bez potrebe da se kompletna konfiguracija prestane koristiti.
Ima li kontroler zaštitu od pregrijavanja i kratkog spoja?
Da. ES32 ima ugrađenu zaštitu od pregrijavanja i kratkog spoja te funkciju brzog samotestiranja sustava.
Gdje je najbolje postaviti PIR senzore?
Za zidnu montažu proizvođač preporučuje visinu približno 1 do 1,5 metara. Kod stropne montaže preporučena maksimalna visina je oko 3 metra. Senzore treba držati dalje od direktnog sunca, izvora topline, klima uređaja i drugih mogućih izvora smetnji.
Je li ES32 namijenjen za vanjsku uporabu?
Ne. ES32 ima IP20 zaštitu i namijenjen je prvenstveno za suhe unutarnje prostore.
Koje su dimenzije ES32 kontrolera?
Dimenzije SKYDANCE ES32 kontrolera su približno 186 × 86 × 25,5 mm.
Što dolazi u pakiranju?
U pakiranju se nalaze ES32 kontroler, dva PIR senzora s kabelima duljine približno 1,2 m, dva produžna kabela od 5 m, senzor dnevnog svjetla s kabelom od približno 30 cm, odvijač i korisničke upute.
