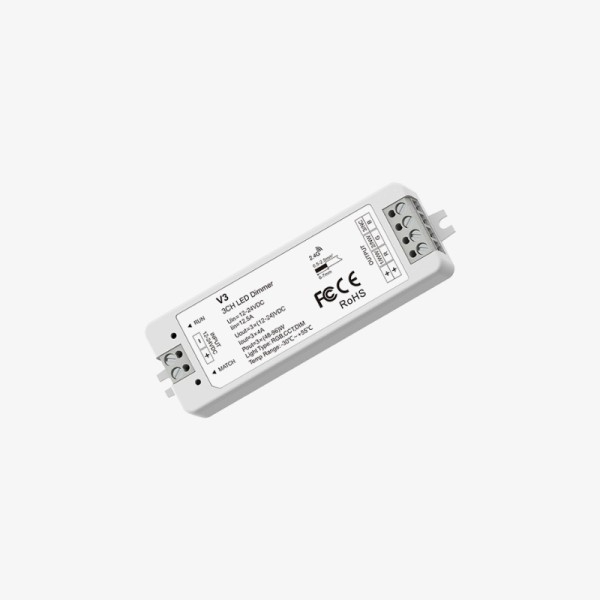

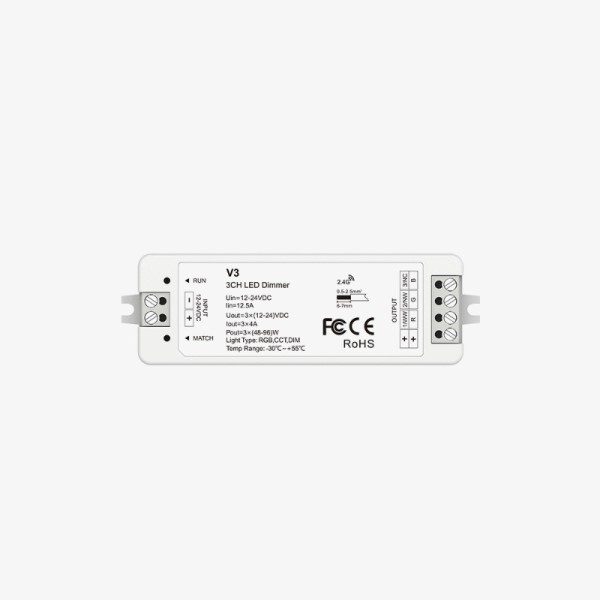

RF zonski kontroler za RGB, CCT i jednobojne LED trake 12-24V
V3 profesionalni je 3-kanalni RF PWM zonski kontroler za LED trake konstantnog napona 12–24 V DC. Ovisno o načinu spajanja i uparenom RF upravljaču, V3 se može koristiti za RGB, CCT (Dual White) ili jednobojnu LED rasvjetu. Kontroler omogućuje glatko zatamnjivanje od..
V3 profesionalni je 3-kanalni RF PWM zonski kontroler za LED trake konstantnog napona 12–24 V DC. Ovisno o načinu spajanja i uparenom RF upravljaču, V3 se može koristiti za RGB, CCT (Dual White) ili jednobojnu LED rasvjetu. Kontroler omogućuje glatko zatamnjivanje od 0 do 100 % kroz 4096 razina, RF upravljanje na 2,4 GHz s dometom do 30 metara, sinkronizirani rad više prijemnika te Auto-Transmitting funkciju za automatsko prosljeđivanje RF signala između kompatibilnih kontrolera. Kod RGB rasvjete dostupno je 10 ugrađenih dinamičkih programa, dok ukupna izlazna snaga iznosi do 144 W na 12 V odnosno 288 W na 24 V.
Vrsta proizvoda: 3-kanalni RF PWM kontroler za LED trake konstantnog napona
Podržani načini rada: RGB / CCT (Dual White) / jednobojna LED rasvjeta
RGB+CCT kompatibilnost: Ne – V3 nije 5-kanalni RGB+CCT kontroler
Broj izlaznih kanala: 3
Ulazni napon: 12–24 V DC
Ulazna struja: 12,5 A
Izlazni napon: 3 × 12–24 V DC
Maksimalna izlazna struja: 3 × 4 A
Maksimalna ukupna izlazna struja: 12 A
Maksimalna snaga na 12 V: 144 W
Maksimalna snaga na 24 V: 288 W
Izlazni tip: Constant Voltage – konstantni napon
Izlazni signal: PWM
Ulazni upravljački signal: RF 2,4 GHz
RF frekvencija: 2,4 GHz
Domet RF upravljanja: do 30 m u otvorenom prostoru
Regulacija svjetline: 0–100 %
Rezolucija dimminga: 4096 razina
Dimming krivulja: Logaritamska
PWM frekvencija: 1000 Hz – tvornička postavka
Broj uparenih RF upravljača: do 10 po jednom V3 kontroleru
Jednozonsko upravljanje: Da
Višezonsko upravljanje: Da – ovisno o uparenom RF upravljaču
Auto-Transmitting: Da – automatsko prosljeđivanje RF signala između kompatibilnih kontrolera
Sinkronizacija više kontrolera: Da
Ugrađeni RGB dinamički programi: 10
Vrijeme uključivanja / isključivanja: standardno približno 0,5 s, uz mogućnost postavljanja fade prijelaza od približno 3 s
Način uparivanja: MATCH tipkom na kontroleru ili postupkom ponovnog uključivanja napajanja
Brisanje uparenih upravljača: Da
LED indikator: Da
Zaštita od obrnutog polariteta: Da
Zaštita od kratkog spoja: Da
Radna temperatura: -30 °C do +55 °C
Maksimalna temperatura kućišta: +85 °C
Stupanj zaštite: IP20
Certifikacija: CE, RoHS i FCC

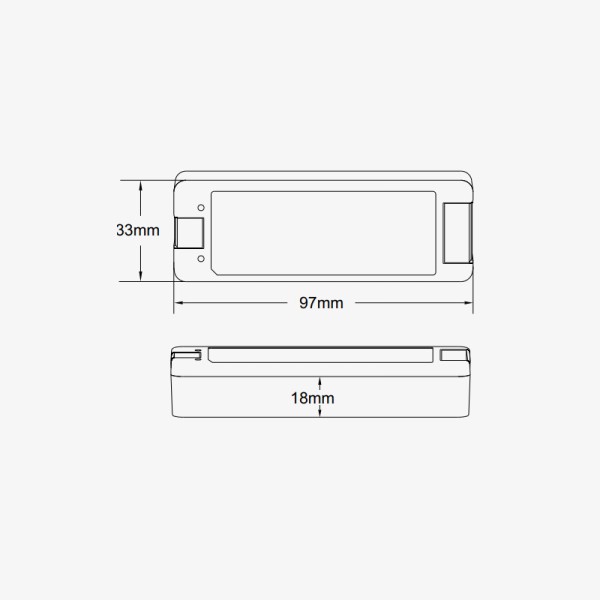

Dimenzije kontrolera: 97 × 33 × 18 mm
Dimenzije pakiranja: 114 × 38 × 26 mm
Bruto težina: približno 0,049 kg
Materijal kućišta: Plastika
Kompatibilni RF upravljači: SKU 40114, 40179 i 40032
Primjena s RGB LED trakom: Upravljanje bojom, svjetlinom i 10 dinamičkih programa
Primjena s CCT LED trakom: Upravljanje toplim i hladnim bijelim kanalom uz kompatibilni CCT RF upravljač
Primjena s jednobojnim LED trakama: Moguće korištenje tri zasebna jednobojna izlaza uz odgovarajuće RF upravljanje
Napomena: V3 može raditi kao RGB, CCT ili jednobojni kontroler, ali ne upravlja 5-kanalnom RGB+CCT LED trakom kao jedinstvenim RGB+CCT sustavom
Jamstvo proizvođača: 5 godina
Česta pitanja – SKYDANCE V3 RF kontroler
Za koje LED trake je namijenjen V3?
V3 je 3-kanalni kontroler koji se, ovisno o načinu spajanja i uparenom RF upravljaču, može koristiti za RGB, CCT odnosno Dual White ili jednobojne LED trake konstantnog napona 12–24 V DC. V3 nije 5-kanalni RGB+CCT kontroler i ne može istodobno upravljati RGB+CCT LED trakom kao cjelovitim RGB+CCT sustavom.
Kolika je maksimalna struja i snaga V3 kontrolera?
V3 ima tri izlazna kanala maksimalne struje 4 A po kanalu, odnosno ukupno do 12 A. Radi na 12–24 V DC i omogućuje ukupnu izlaznu snagu do 144 W na 12 V odnosno 288 W na 24 V. Deklarirana ulazna struja kontrolera je 12,5 A, a izlaz je PWM konstantnog napona.
Kako se V3 upravlja i koliki je RF domet?
V3 koristi RF komunikaciju na frekvenciji 2,4 GHz s deklariranim dometom do 30 metara u otvorenom prostoru. Može se upariti s kompatibilnim jednozonskim ili višezonskim SKYDANCE upravljačima, a jedan V3 kontroler može prihvatiti do 10 RF upravljača. Aktualna trgovina kao kompatibilne modele navodi R8 SKU 40114, RT7 SKU 40179 i RS3 SKU 40032.
Koliko je precizno zatamnjivanje i koja je PWM frekvencija?
V3 omogućuje glatko zatamnjivanje od 0 do 100 % kroz 4096 razina bez vidljivih skokova. Koristi logaritamsku dimming krivulju, a tvornička PWM frekvencija iznosi 1000 Hz. Standardni prijelaz uključivanja i isključivanja je približno 0,5 sekundi, a moguće je uključiti i mekši fade prijelaz od približno 3 sekunde.
Koje RGB svjetlosne efekte ima V3?
Kada se koristi s RGB LED trakom, V3 ima 10 ugrađenih dinamičkih programa: RGB skok, glatku RGB promjenu, skok između 6 boja, glatku promjenu između 6 boja, glatku promjenu žuta/cijan/ljubičasta, RGB postupno pojačavanje i smanjivanje te zasebne fade efekte za crvenu, zelenu, plavu i bijelu boju.
Može li više V3 kontrolera raditi sinkronizirano?
Da. V3 podržava sinkronizirani rad više kontrolera i Auto-Transmitting funkciju. Svaki kompatibilni kontroler može automatski proslijediti primljenu RF naredbu sljedećem kontroleru, pri čemu je deklarirani RF razmak između kontrolera do približno 30 metara u otvorenom prostoru. Uparivanje je moguće MATCH tipkom ili postupkom ponovnog uključivanja napajanja.
Koje su dimenzije, zaštite i radni uvjeti V3 kontrolera?
Dimenzije samog V3 kontrolera su 97 × 33 × 18 mm, dok su dimenzije pakiranja 114 × 38 × 26 mm. Bruto težina je približno 0,049 kg. Kontroler ima IP20 zaštitu, zaštitu od obrnutog polariteta i kratkog spoja, radno temperaturno područje od -30 °C do +55 °C, maksimalnu temperaturu kućišta +85 °C te CE, RoHS i FCC certifikaciju. Službena SKYDANCE dokumentacija navodi 5 godina jamstva proizvođača.
