RF daljinski upravljač za digitalne RGB i RGBW LED trake – 4 zone / SC+R9 Komplet

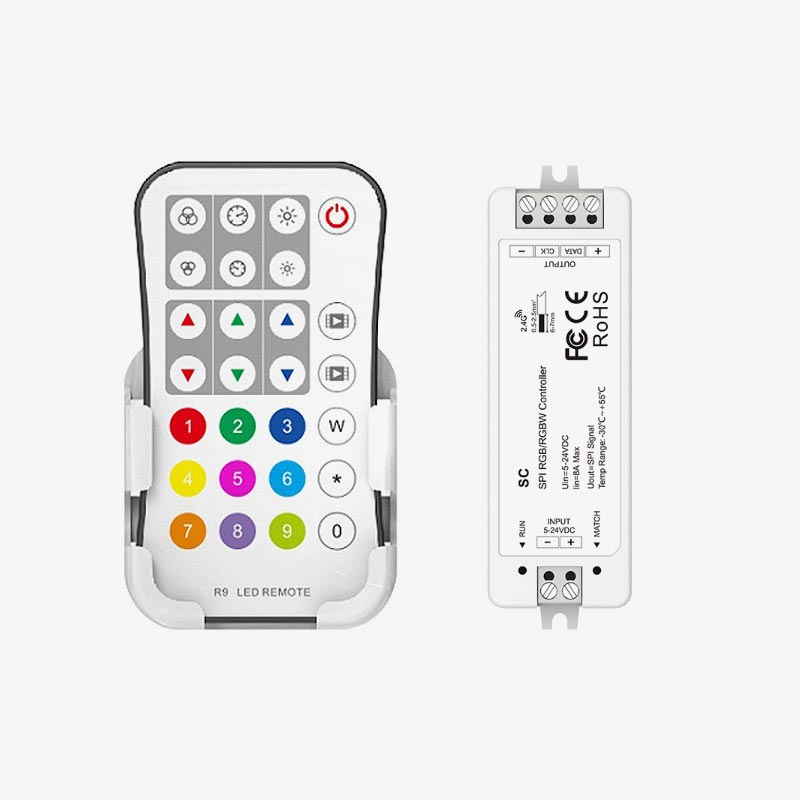

SC + R9 kompletno je RF rješenje za bežično upravljanje adresabilnim digitalnim RGB i RGBW LED trakama koje koriste kompatibilne SPI čipove. Set se sastoji od kompaktnog SC kontrolera s izlazima DATA i CLK te jednozonskog R9 RF daljinskog upravljača. Prikladan je za deko..
SC + R9 kompletno je RF rješenje za bežično upravljanje adresabilnim digitalnim RGB i RGBW LED trakama koje koriste kompatibilne SPI čipove. Set se sastoji od kompaktnog SC kontrolera s izlazima DATA i CLK te jednozonskog R9 RF daljinskog upravljača. Prikladan je za dekorativnu, ambijentalnu, ugostiteljsku, hotelsku, prodajnu i zabavnu rasvjetu u kojoj su potrebni pokretni efekti, promjene boja, slijedovi, meteori, preljevi i drugi programirani svjetlosni uzorci.
Aktualna izvedba kontrolera podržava 49 vrsta digitalnih IC čipova, uključujući popularne WS2811, WS2812, WS2813, WS2815, SK6812 RGBW, WS2814 RGBW, TM1814B RGBW, UCS8904B RGBW, WS2801, SK9822, GS8206 i GS8208. Podržane su digitalne LED trake s jednim DATA vodičem, kao i modeli koji koriste odvojene DATA i CLK signale. Vrsta IC čipa, broj upravljanih piksela te RGB ili RGBW redoslijed boja mogu se konfigurirati izravno pomoću R9 upravljača.

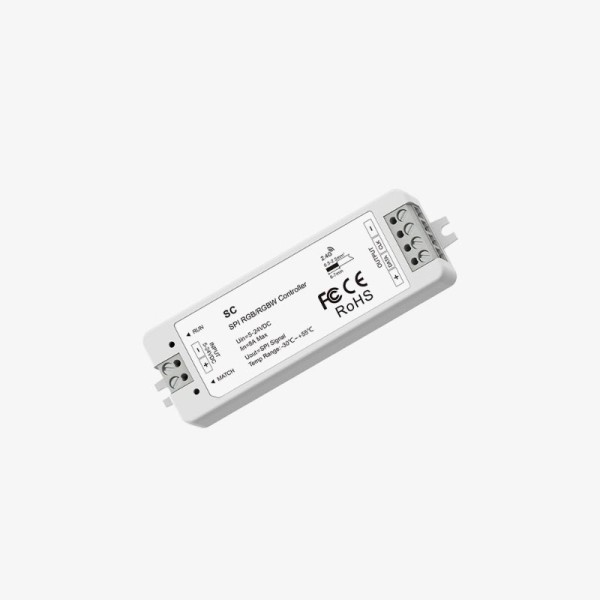

SC kontroler može upravljati rasvjetom s najmanje 8 i najviše 1024 adresabilna piksela. Ugrađeno je 40 dinamičkih programa koji uključuju efekte trčanja, slijeda, skeniranja, lovljenja, meteora, preljeva, postupne promjene, stroboskopskog rada i efekte posebno prilagođene digitalnim trakama s bijelim kanalom. Pomoću upravljača mogu se mijenjati program, brzina izvođenja i ukupna svjetlina, a dostupne su i zasebne tipke za regulaciju crvenog, zelenog i plavog kanala.

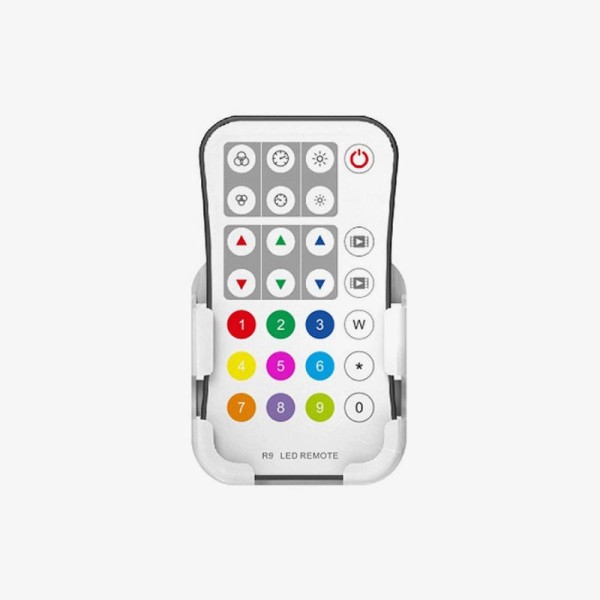

R9 sadrži deset tipki za izravan odabir unaprijed definiranih boja, uključujući crvenu, zelenu, plavu, žutu, ljubičastu, tirkiznu, narančastu i prirodnu bijelu. Tipka White služi za uključivanje i regulaciju bijele svjetlosti odnosno zasićenosti, ovisno o odabranoj RGB ili RGBW konfiguraciji. Dvije memorijske scene omogućuju spremanje i brzo ponovno aktiviranje omiljenih postavki boje i svjetline.
Kontroler radi na naponu od 5 do 24 V DC, što omogućuje uporabu s različitim digitalnim LED trakama, pod uvjetom da se napon napajanja podudara s nazivnim naponom trake. Maksimalna struja koja se može provesti kroz kontroler iznosi 8 A. Kada ukupno opterećenje prelazi 8 A, LED traku potrebno je napajati izravno iz odgovarajućeg vanjskog napajanja, dok se između kontrolera i trake povezuju signalni vodiči DATA odnosno CLK i zajednički GND.
Za pouzdan rad preporučuje se napajanje s konstantnim naponom čija je nazivna snaga najmanje 20 % veća od ukupne snage povezane LED trake. Kontroler se ne priključuje izravno na 230 V AC. Potrebno je odgovarajuće napajanje od 5, 12 ili 24 V DC, odabrano prema naponu i ukupnoj potrošnji digitalne LED trake.
RF komunikacija na frekvenciji 2,4 GHz omogućuje upravljanje na udaljenosti do 30 metara na otvorenom prostoru bez potrebe za izravnom optičkom vidljivošću. R9 upravljač napaja se jednom CR2032 baterijom. SC kontroler dimenzija je 97 × 33 × 18 mm, dok upravljač ima dimenzije 107 × 58,5 × 9 mm. Oba uređaja imaju zaštitu IP20 i namijenjena su unutarnjim suhim prostorima. Deklarirano jamstvo proizvođača iznosi 5 godina.
Vrsta proizvoda: RF SPI kontroler s daljinskim upravljačem za digitalne LED trake
Sadržaj kompleta / model / SKU: SC SPI kontroler i R9 RF upravljač / SC + R9 / 40148
Kompatibilna rasvjeta: Adresabilne digitalne RGB i RGBW LED trake, moduli, cijevi i pixel svjetiljke
Kompatibilni IC čipovi: 49 vrsta – TM1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, SK6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, TM1829, TLS3001, TLS3002, GW6205, MBI6120, TM1814B RGBW, SK6812 RGBW, WS2813 RGBW, WS2814 RGBW, UCS8904B RGBW, LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, TM1914A, GS8206, GS8208, UCS2904, SM16804, SM16825, SM16714 RGBW, UCS2603, UCS5603, SM16714D, SM16703P, UCS7604 RGBW i UCS7804 RGBW
Broj upravljanih piksela: Od 8 do najviše 1024 piksela
Dinamički programi: 40 ugrađenih programa s podešavanjem brzine i svjetline
Funkcije upravljanja: ON/OFF, odabir boje, RGB regulacija, bijeli kanal, program ±, brzina ± i svjetlina ±
Memorijske scene: 2 scene za spremanje i pozivanje prilagođenih postavki
Ulazni napon / maksimalna struja: 5–24 V DC / 8 A
Izlazni signal: SPI TTL – DATA / CLK / GND
Bežični signal / domet: RF 2,4 GHz / do 30 m na otvorenom prostoru
Napajanje upravljača: 3 V DC – 1 × CR2032 baterija

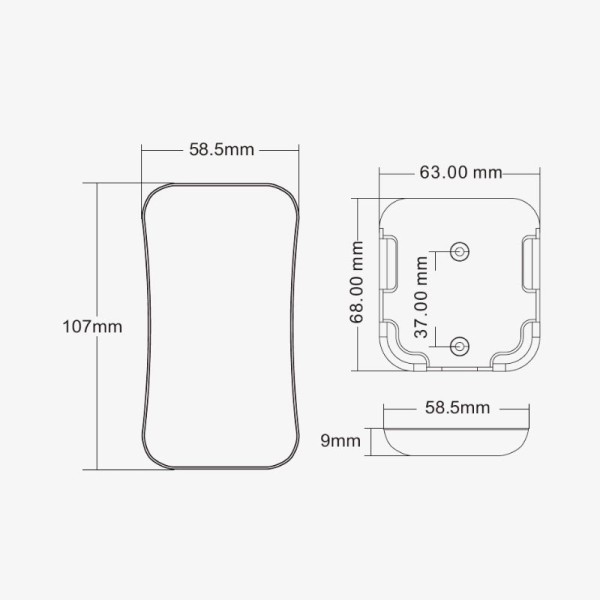

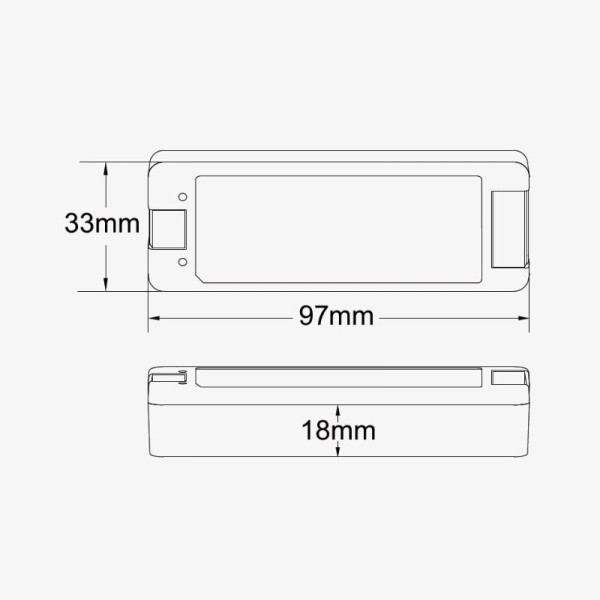

Dimenzije: SC kontroler 97 × 33 × 18 mm / R9 upravljač 107 × 58,5 × 9 mm
Materijal / boja / zaštita: Plastična odnosno polikarbonatna kućišta / bijela / IP20
Radna temperatura / certifikati / jamstvo: Od -30 °C do +55 °C / CE, RoHS i FCC / 5 godina
Česta pitanja – SC + R9 SPI kontroler
Što se nalazi u kompletu SC + R9?

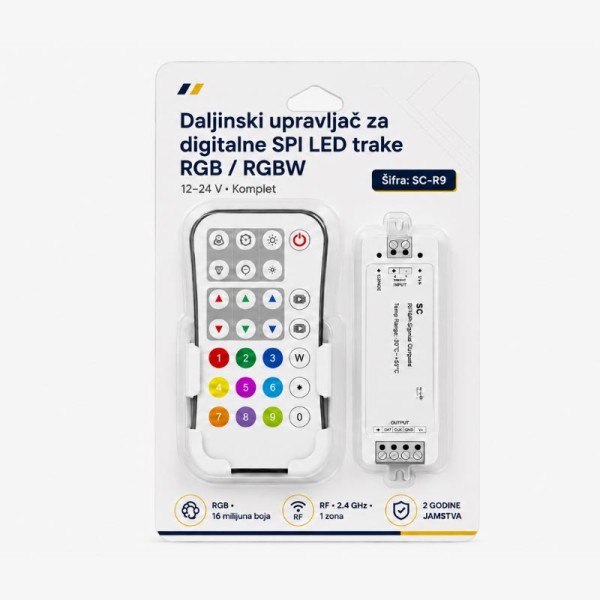

Komplet sadrži SC kontroler za digitalne RGB i RGBW LED trake te jednozonski R9 RF daljinski upravljač. Za rad su dodatno potrebni kompatibilna digitalna LED traka i odgovarajuće napajanje od 5 do 24 V DC.
Za koje je digitalne LED trake namijenjen SC kontroler?
Kontroler je namijenjen adresabilnim RGB i RGBW LED trakama koje koriste jedan od 49 podržanih SPI čipova. Među njima su WS2811, WS2812, WS2813, WS2815, SK6812 RGBW, WS2814 RGBW, TM1814B RGBW, WS2801, SK9822, GS8206 i GS8208.
Koliko piksela može kontrolirati SC?
Moguće je postaviti duljinu od najmanje 8 do najviše 1024 adresabilna piksela. Broj piksela postavlja se pomoću posebne kombinacije tipki na R9 daljinskom upravljaču.
Koje svjetlosne efekte podržava komplet SC + R9?
Kontroler sadrži 40 dinamičkih programa, uključujući efekte trčanja, slijeda, skeniranja, lovljenja, meteora, preljeva, zvjezdanog svjetla, postupnih promjena i stroboskopskog rada. Dostupno je podešavanje brzine i svjetline efekata.
Može li se pomoću upravljača postaviti vrsta IC čipa i redoslijed boja?
Da. R9 omogućuje postavljanje vrste IC čipa, broja piksela i redoslijeda RGB kanala. Dostupne su kombinacije RGB, RBG, GRB, GBR, BRG i BGR, a kod RGBW traka može se odrediti nalazi li se bijeli kanal prije ili nakon RGB kanala.
Kako se biraju boje i spremaju scene?
R9 ima deset tipki za izravan odabir unaprijed definiranih boja te zasebne tipke za povećavanje i smanjivanje crvenog, zelenog i plavog kanala. Dostupne su dvije scene koje se kratkim pritiskom pozivaju, a pritiskom u trajanju od približno dvije sekunde spremaju.
Koje napajanje treba koristiti?
Potrebno je napajanje s konstantnim naponom od 5, 12 ili 24 V DC koji odgovara nazivnom naponu povezane digitalne LED trake. Preporučuje se da snaga napajanja bude najmanje 20 % veća od ukupne potrošnje LED trake.
Što treba napraviti kada opterećenje prelazi 8 A?
Kada ukupna struja LED trake prelazi 8 A, traku je potrebno napajati izravno iz odgovarajućeg vanjskog napajanja. Između SC kontrolera i LED trake tada se povezuju samo DATA odnosno CLK signal i zajednički GND.
Mogu li se na kontroler spojiti dvije digitalne LED trake?
Da, kod digitalnih traka koje koriste upravljanje jednim signalnim vodičem DATA i CLK izlazi kontrolera daju isti signal, pa se mogu spojiti dvije trake. Potrebno je paziti da napajanje i presjek vodiča odgovaraju ukupnom opterećenju.
Kako se R9 upravljač uparuje sa SC kontrolerom?
Potrebno je kratko pritisnuti tipku Match na SC kontroleru i unutar pet sekundi pritisnuti tipku za uključivanje i isključivanje na R9 upravljaču. Za brisanje svih uparenih upravljača tipka Match drži se približno pet sekundi.
Koliki je domet upravljanja i koja se baterija koristi?
RF domet iznosi do 30 metara na otvorenom prostoru. R9 upravljač napaja se jednom CR2032 baterijom od 3 V, a deklarirano trajanje u stanju mirovanja iznosi približno jednu godinu.
Može li se SC + R9 koristiti na otvorenom?
Ne. SC kontroler i R9 upravljač imaju zaštitu IP20 i namijenjeni su isključivo unutarnjim suhim prostorima. Deklarirano jamstvo proizvođača iznosi 5 godina.
