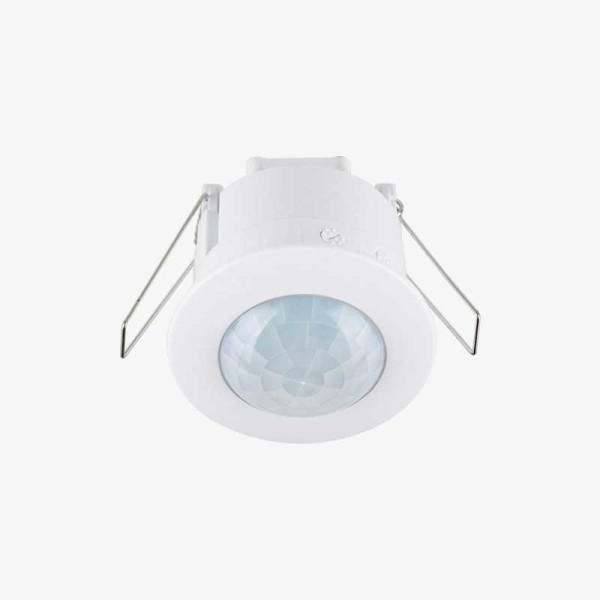

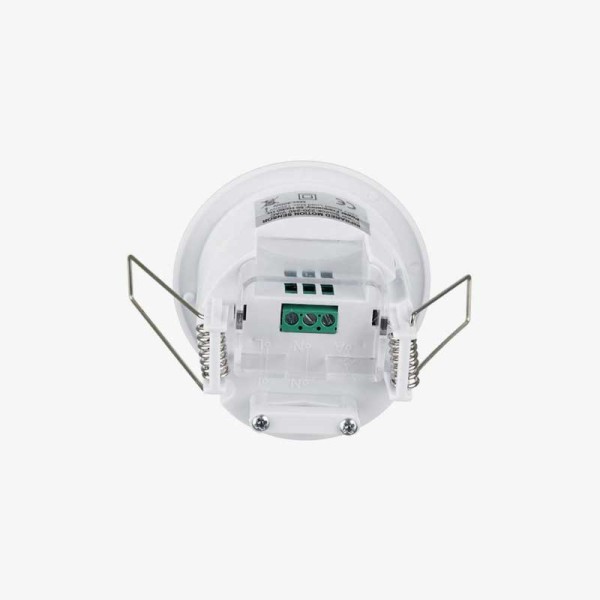

Ugradbeni PIR senzor pokreta 360° max 300W IP20
ST42 ugradbeni PIR detektor pokreta i ambijentalne svjetlosti namijenjen automatskom upravljanju rasvjetom u unutarnjim prostorima. Diskretno okruglo kućište ugrađuje se u strop, dok kut detekcije od 360° omogućuje nadzor kretanja oko cijelog senzora. Prikladan je za hod..
ST42 ugradbeni PIR detektor pokreta i ambijentalne svjetlosti namijenjen automatskom upravljanju rasvjetom u unutarnjim prostorima. Diskretno okruglo kućište ugrađuje se u strop, dok kut detekcije od 360° omogućuje nadzor kretanja oko cijelog senzora. Prikladan je za hodnike, stubišta, ulazne prostore, garderobe, spremišta, urede, sanitarne prostore i druge zone u kojima se rasvjeta treba uključivati samo kada je potrebna.
Pasivna infracrvena tehnologija prepoznaje kretanje izvora topline u području detekcije i automatski uključuje priključenu rasvjetu. Najveći deklarirani domet iznosi 6 m, a preporučena visina montaže je od 2,2 do 4 m. Stvarni domet ovisi o visini i položaju senzora, smjeru kretanja, temperaturi okoline te preprekama u prostoru. Za najbolje rezultate senzor treba postaviti tako da se korisnici kreću poprečno kroz područje detekcije.
Vrijeme uključenosti rasvjete podesivo je od približno 10 sekundi do 7 minuta. Ugrađeni senzor osvijetljenosti omogućuje podešavanje praga od manje od 3 do 2000 lx, pa se aktiviranje može ograničiti na mrak i slabije osvijetljene uvjete ili omogućiti neovisno o dobu dana. Novo prepoznato kretanje tijekom aktivnog ciklusa ponovno pokreće odbrojavanje podešenog vremena.
ST42 radi na mrežnom naponu 230 V i frekvenciji 50 Hz. Deklarirano maksimalno opterećenje iznosi 1200 W za klasične žarulje sa žarnom niti te 300 W za štedne izvore. Pri spajanju LED rasvjete potrebno je uzeti u obzir početnu struju LED napajanja i prema potrebi ostaviti sigurnosnu rezervu. Bijelo plastično kućište ima vanjski promjer Ø100 mm, predviđeni ugradbeni promjer Ø76 mm i visinu 75,6 mm. Zaštita IP20 određuje uporabu isključivo u suhim unutarnjim prostorima. Ugradnju i priključivanje na mrežni napon treba izvesti kvalificirana osoba uz isključeno napajanje. Jamstvo iznosi 2 godine.
Vrsta proizvoda / proizvođač: Ugradbeni PIR detektor pokreta i svjetlosti / ELMARK
Model / šifra / EAN: ST42 / 99DS104 / 3800131177193
Vrsta senzora: Pasivni infracrveni senzor pokreta s fotosenzorskom kontrolom
Način montaže: Ugradna stropna montaža
Kut detekcije: 360°
Domet detekcije: Do 6 m
Preporučena visina montaže: 2,2–4 m
Napon / frekvencija: 230 V AC / 50 Hz
Maksimalno opterećenje: 1200 W žarulje sa žarnom niti / 300 W štedni i LED izvori
Podesivo vrijeme uključenosti: Od približno 10 s do 7 min
Podesivi prag osvijetljenosti: Manje od 3–2000 lx
Brzina detektiranog kretanja: 0,6–1,5 m/s
Dimenzije / ugradbeni otvor: 75,6 × Ø100 mm / Ø76 mm
Materijal / boja / zaštita: Plastično kućište / bijela / IP20
Jamstvo: 2 godine
Česta pitanja – ST42 ugradbeni PIR detektor 99DS104
Kako radi ST42 PIR detektor?
Pasivni infracrveni senzor prepoznaje promjene toplinskog zračenja kada se osoba kreće unutar područja detekcije. Ako je ambijentalna osvijetljenost ispod podešenog praga, senzor automatski uključuje povezanu rasvjetu i isključuje je nakon isteka odabranog vremena bez nove detekcije.
Koliki su kut i domet detekcije?
Kut detekcije iznosi 360°, a najveći deklarirani domet do 6 m. Stvarni rezultat ovisi o visini i položaju montaže, smjeru kretanja, temperaturi okoline i preprekama. Preporučena visina postavljanja je od 2,2 do 4 m.
Mogu li se podesiti vrijeme rada i prag osvijetljenosti?
Da. Vrijeme uključenosti može se podesiti od približno 10 sekundi do 7 minuta, a prag ambijentalne osvijetljenosti u rasponu od manje od 3 do 2000 lx. Time se rad može prilagoditi noćnim uvjetima ili omogućiti i tijekom dana.
Koje opterećenje senzor može uključivati?
Proizvođač deklarira do 1200 W za klasične žarulje sa žarnom niti i do 300 W za štedne izvore. Pri upravljanju LED rasvjetom treba uzeti u obzir početnu struju ugrađenih napajanja, ukupno opterećenje i preporuke proizvođača izvora svjetlosti.
Koliki otvor treba pripremiti za montažu?
Za ugradnju je predviđen otvor promjera približno Ø76 mm. Vanjski promjer vidljivog dijela iznosi Ø100 mm, a ukupna visina senzora približno 75,6 mm. Prije rezanja otvora preporučuje se fizički provjeriti proizvod i prostor iznad stropa.
Može li se senzor koristiti u kupaonici ili na otvorenom?
Ne. Zaštita IP20 namijenjena je suhim unutarnjim prostorima bez izlaganja vodi i povećanoj vlazi. Senzor se priključuje na mrežni napon 230 V, pa montažu treba izvesti kvalificirana osoba. Jamstvo iznosi 2 godine.
