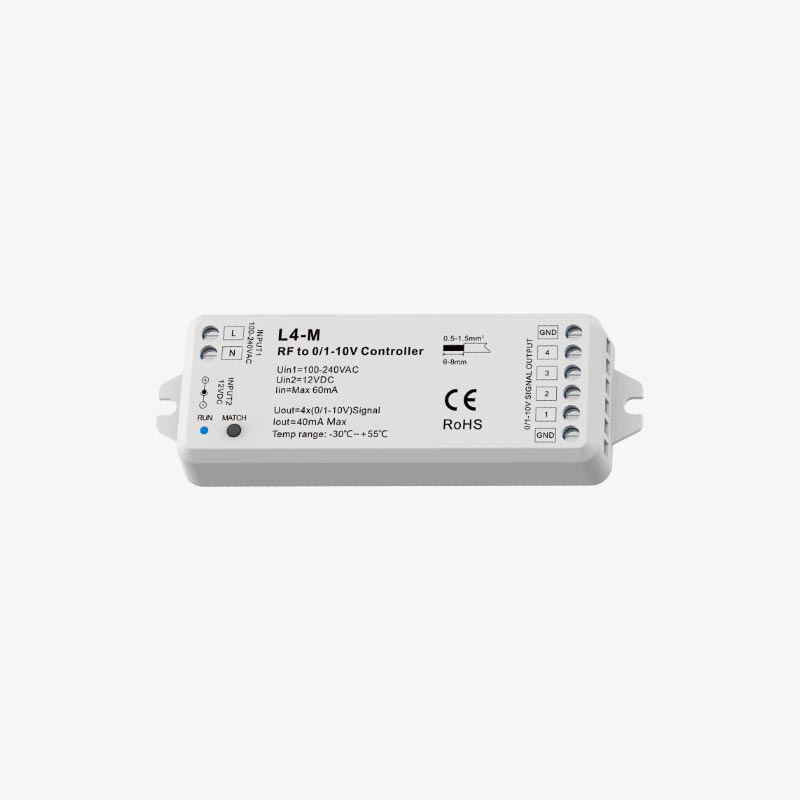

Četverokanalni zonski kontroler za jednobojne, CCT, RGB ili RGBW LED trake 0/1-10V
L4-M je četverokanalni RF pretvarač i regulator za upravljanje LED driverima s 0–10 V ili 1–10 V ulazom za prigušivanje. Prima naredbe kompatibilnih RF 2,4 GHz daljinskih upravljača i pretvara ih u četiri izlazna 0/1–10 V upravljačka signala. Ovisno o odabranom upravlj..
Korisničke upute: Preuzmite
L4-M je četverokanalni RF pretvarač i regulator za upravljanje LED driverima s 0–10 V ili 1–10 V ulazom za prigušivanje.
Prima naredbe kompatibilnih RF 2,4 GHz daljinskih upravljača i pretvara ih u četiri izlazna 0/1–10 V upravljačka signala. Ovisno o odabranom upravljaču, četiri kanala mogu se regulirati zasebno ili sinkronizirano.
Uređaj omogućuje linearno prigušivanje od 0 do 100% kroz 256 razina, odabir izlaznog načina 0–10 V ili 1–10 V te napajanje mrežnim naponom od 100 do 240 V AC ili vanjskim izvorom od 12 V DC.
Vrsta proizvoda / proizvođač: Četverokanalni RF pretvarač i regulator 0/1–10 V
Model / šifra proizvoda: L4-M / 40008
Namjena: Upravljanje LED driverima s 0–10 V ili 1–10 V ulazom za prigušivanje
Ulazni signal / izlazni signal: RF 2,4 GHz / 4 × 0/1–10 V DC
Ulazni napon: 100–240 V AC ili 12 V DC
Broj kanala / izlazna struja: 4 kanala / 10 mA po kanalu
Način rada kanala: Zasebno ili sinkronizirano upravljanje, ovisno o povezanom RF upravljaču
Raspon / razlučivost prigušivanja: 0–100% / 256 razina
Krivulja prigušivanja: Linearna
Odabir izlaznog načina: 0–10 V ili 1–10 V, podešavanje tipkom MATCH
RF domet / broj upravljača: Do 30 m bez prepreka / najviše 10 RF upravljača
Preporučeno opterećenje / duljina voda: Do 25 LED drivera / najviše 50 m uz bakreni vodič presjeka 0,75 mm²
Dodatne funkcije: Izbor vremena postupnog uključivanja i isključivanja od 0,5 ili 3 sekunde
Materijal / dimenzije / zaštita: Plastično kućište / 114 × 38 × 20 mm / IP20
Radna temperatura / certifikati / jamstvo: Od −30 °C do +55 °C / CE i RoHS / 5 godina
Česta pitanja Četverokanalni zonski kontroler za jednobojne, CCT, RGB ili RGBW LED trake 0/1-10V
Čemu služi L4-M?
SKYDANCE L4-M prima naredbe RF 2,4 GHz daljinskog upravljača i pretvara ih u četiri upravljačka signala 0–10 V ili 1–10 V za regulaciju kompatibilnih dimabilnih LED drivera.
Može li L4-M izravno napajati LED trake?
Ne. Izlazi uređaja daju samo upravljački signal 0/1–10 V. LED trake napajaju se preko odgovarajućih LED drivera koji moraju imati kompatibilan ulaz za prigušivanje.
Mogu li se četiri izlazna kanala regulirati zasebno?
Da. Uparivanjem s četverokanalnim upravljačem SKYDANCE RS6 svaki se kanal može regulirati zasebno. S jednozonskim upravljačem RT1 sva četiri kanala reguliraju se sinkronizirano.
Kako se odabire izlaz 0–10 V ili 1–10 V?
Izlazni način odabire se tipkom MATCH. Držanjem tipke približno 10 sekundi odabire se način 0–10 V, a držanjem približno 15 sekundi način 1–10 V. Odabir mora odgovarati karakteristikama priključenog LED drivera.
Koliko LED drivera može biti povezano s uređajem?
SKYDANCE preporučuje povezivanje najviše 25 LED drivera radi ujednačenog prigušivanja. Najveća preporučena duljina upravljačkog voda iznosi 50 metara uz bakreni vodič presjeka 0,75 mm².
Može li L4-M potpuno isključiti svjetlo?
Mogućnost potpunog isključivanja ovisi o priključenom LED driveru. Neki 1–10 V driveri ne mogu se potpuno isključiti samo upravljačkim signalom. U tom slučaju potreban je regulator s dodatnim AC relejnim izlazom ili drugi kompatibilan način prekidanja napajanja.
